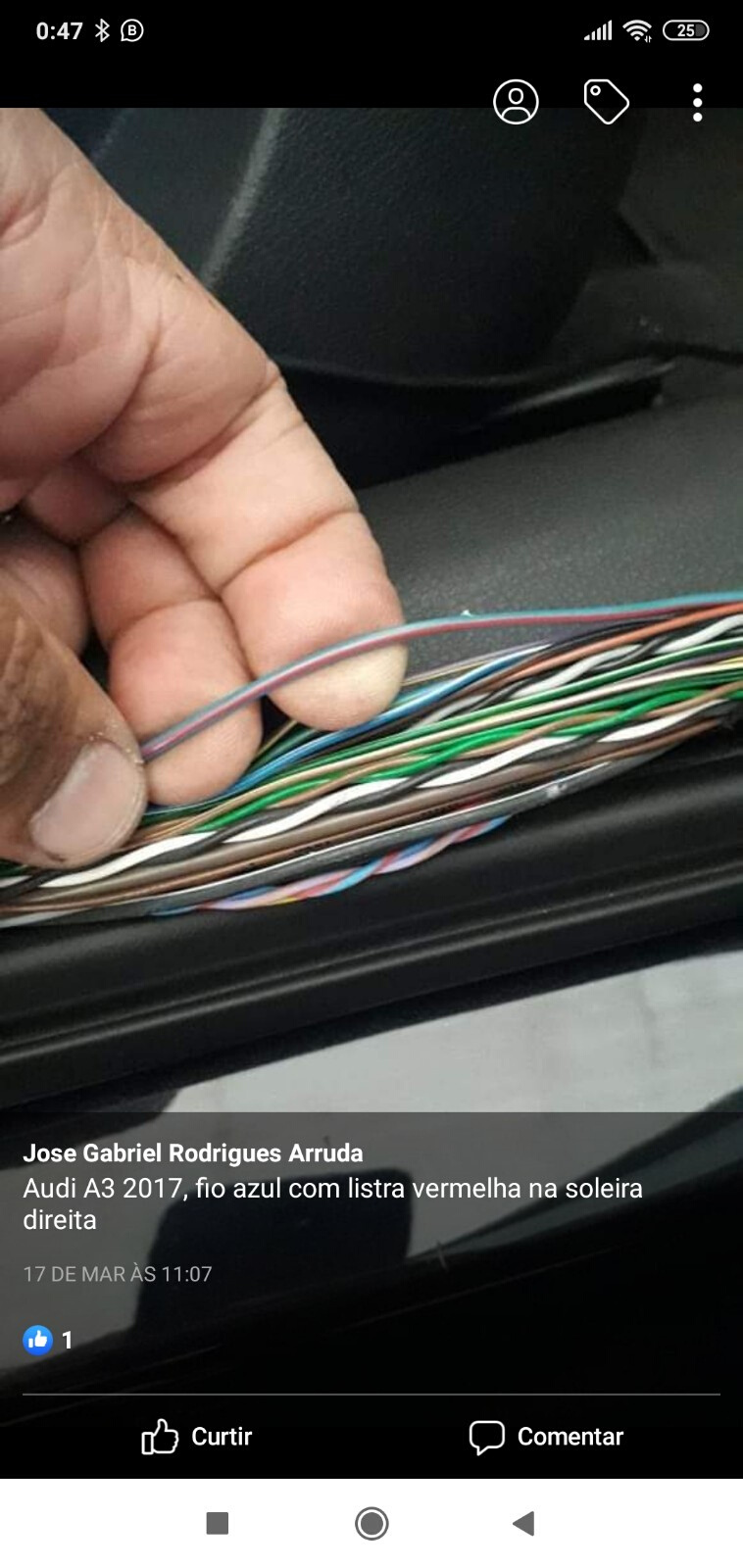

A3
2017
Cor do fio
Azul com listra vermelha
Local
Soleira direita
Série Técnica123 veículos catalogados
Cores de fio para bloqueio
Guia rápido de identificação da cor do fio de bloqueio e seu ponto de instalação em cada veículo. Organizado por fabricante, com foto e referência da cor.
Mais Opções de veículosAudi
4 modelos

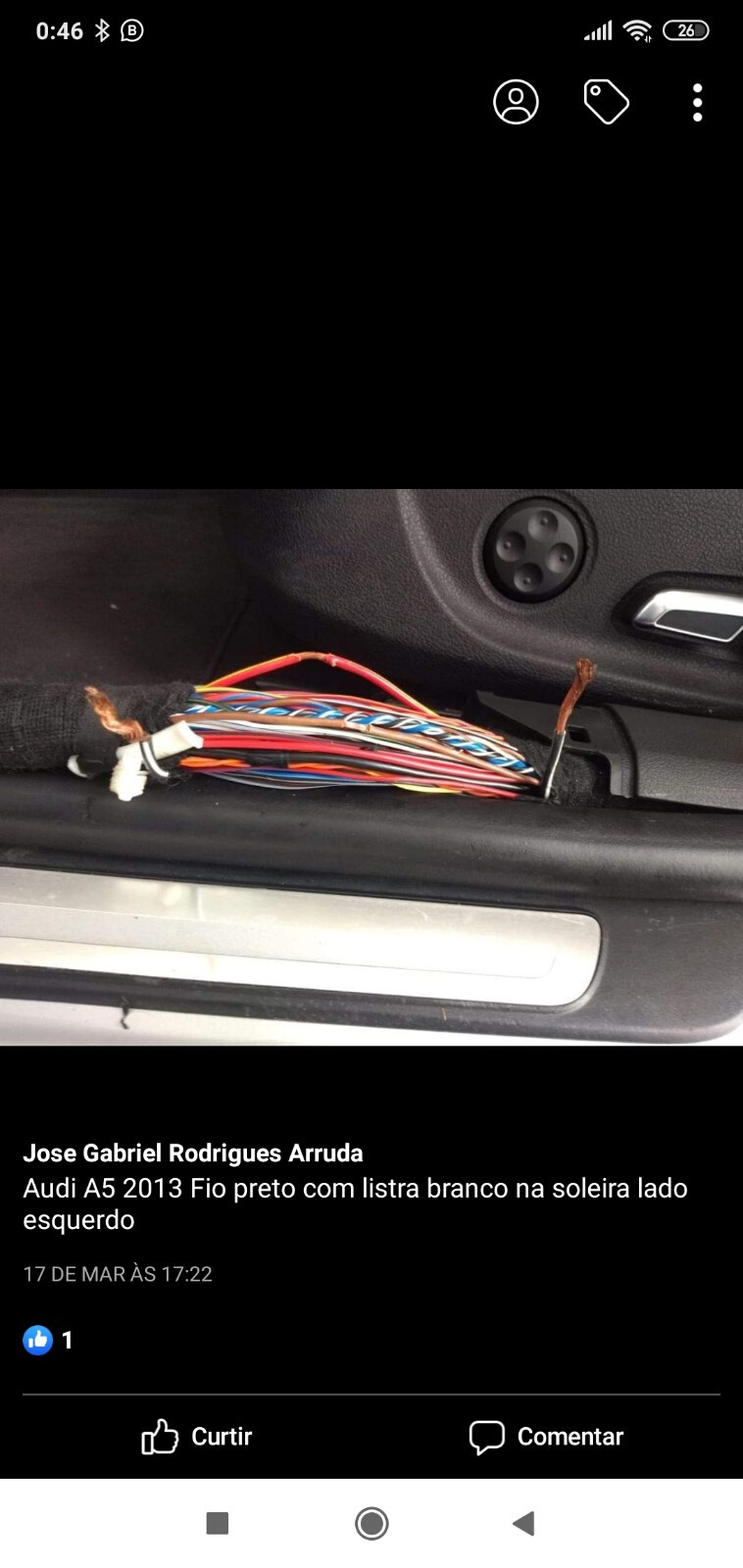

A5
2013
Cor do fio
Preto com listra branca
Local
Soleira lado esquerdo

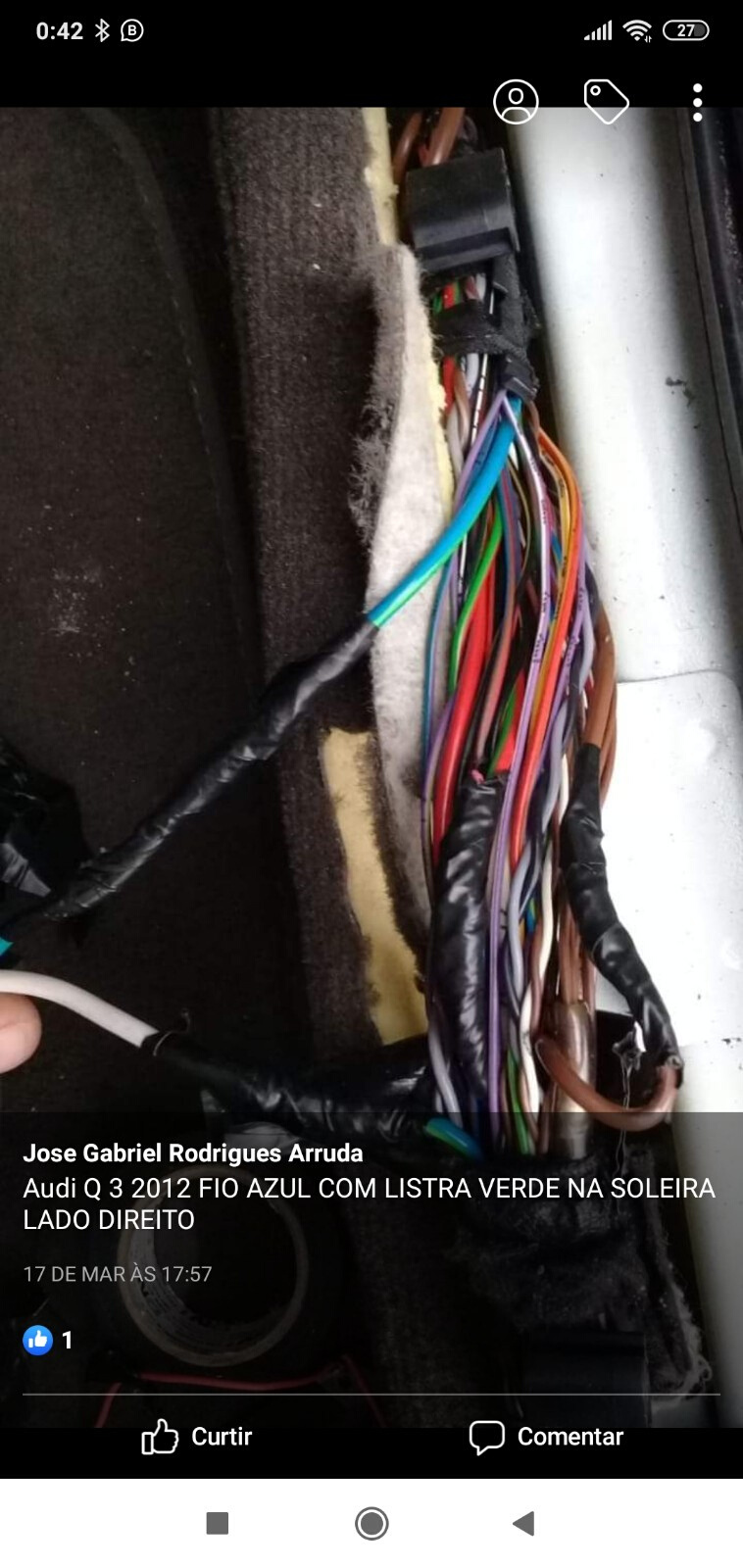

Q3
2012
Cor do fio
Azul com listra verde
Local
Soleira lado direito

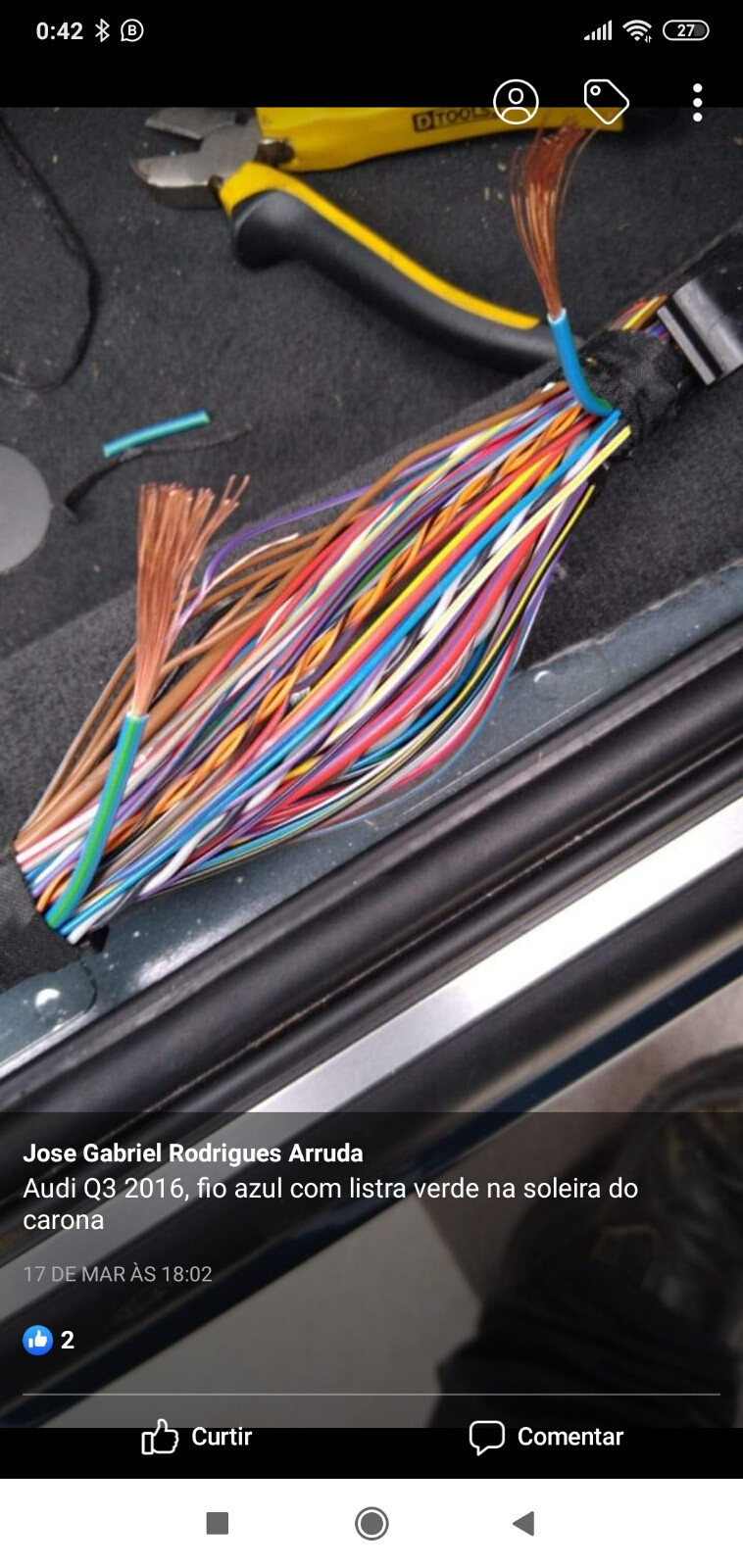

Q3
2016
Cor do fio
Azul com listra verde
Local
Soleira do carona
BMW
1 modelo

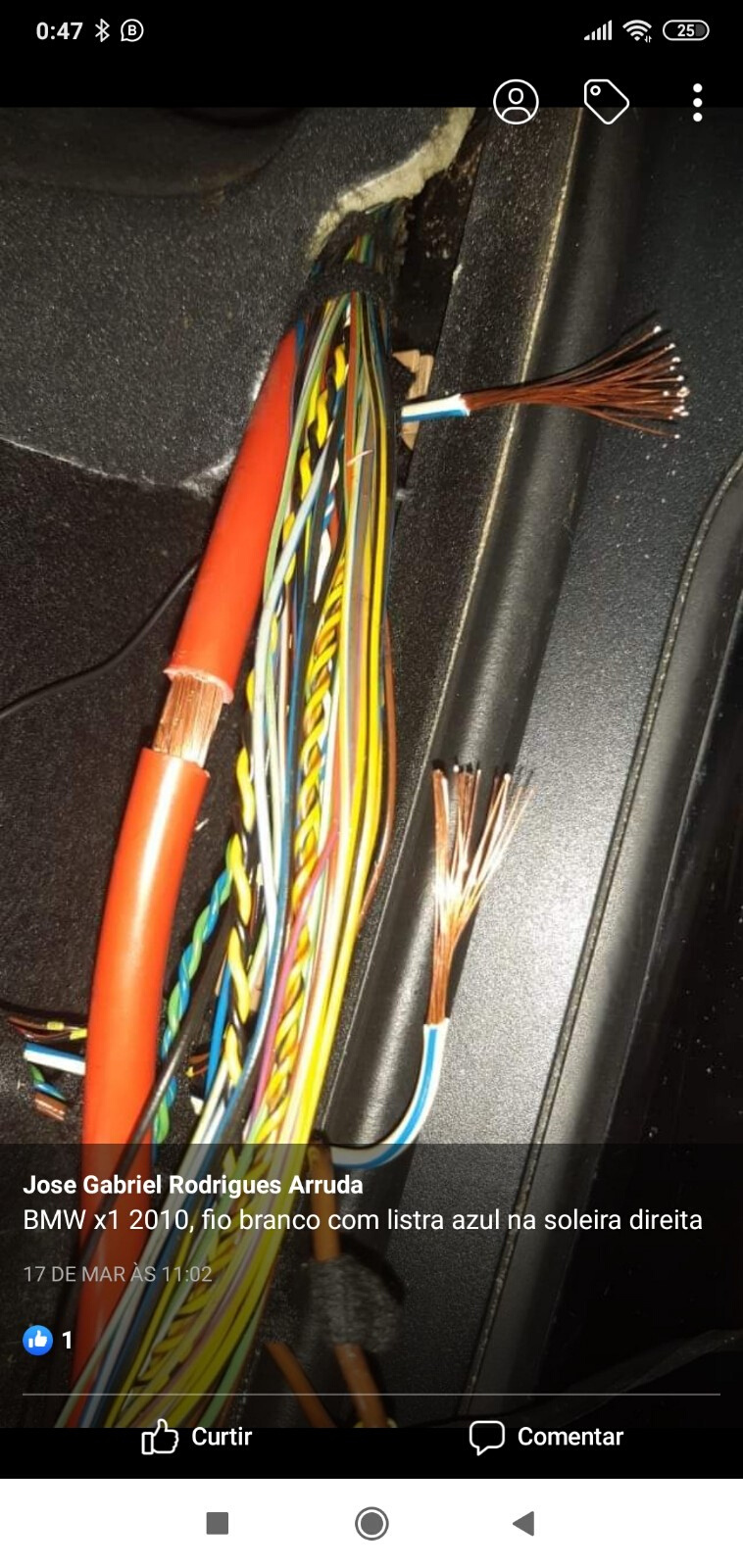

X1
2010
Cor do fio
Branco com listra azul
Local
Soleira direita

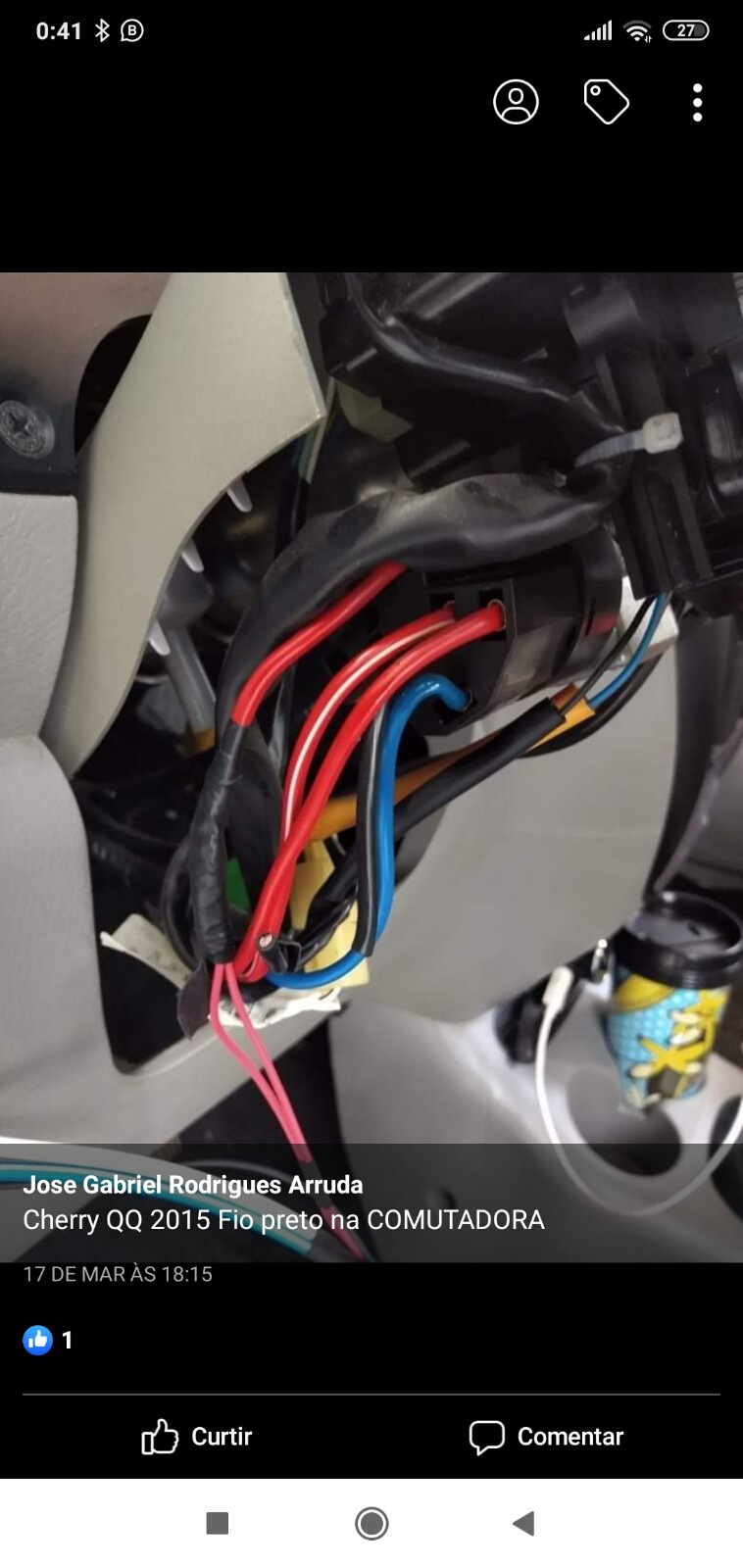

Chery
1 modelo
2015
Cor do fio
Preto
Local
Comutadora
Chevrolet
4 modelos

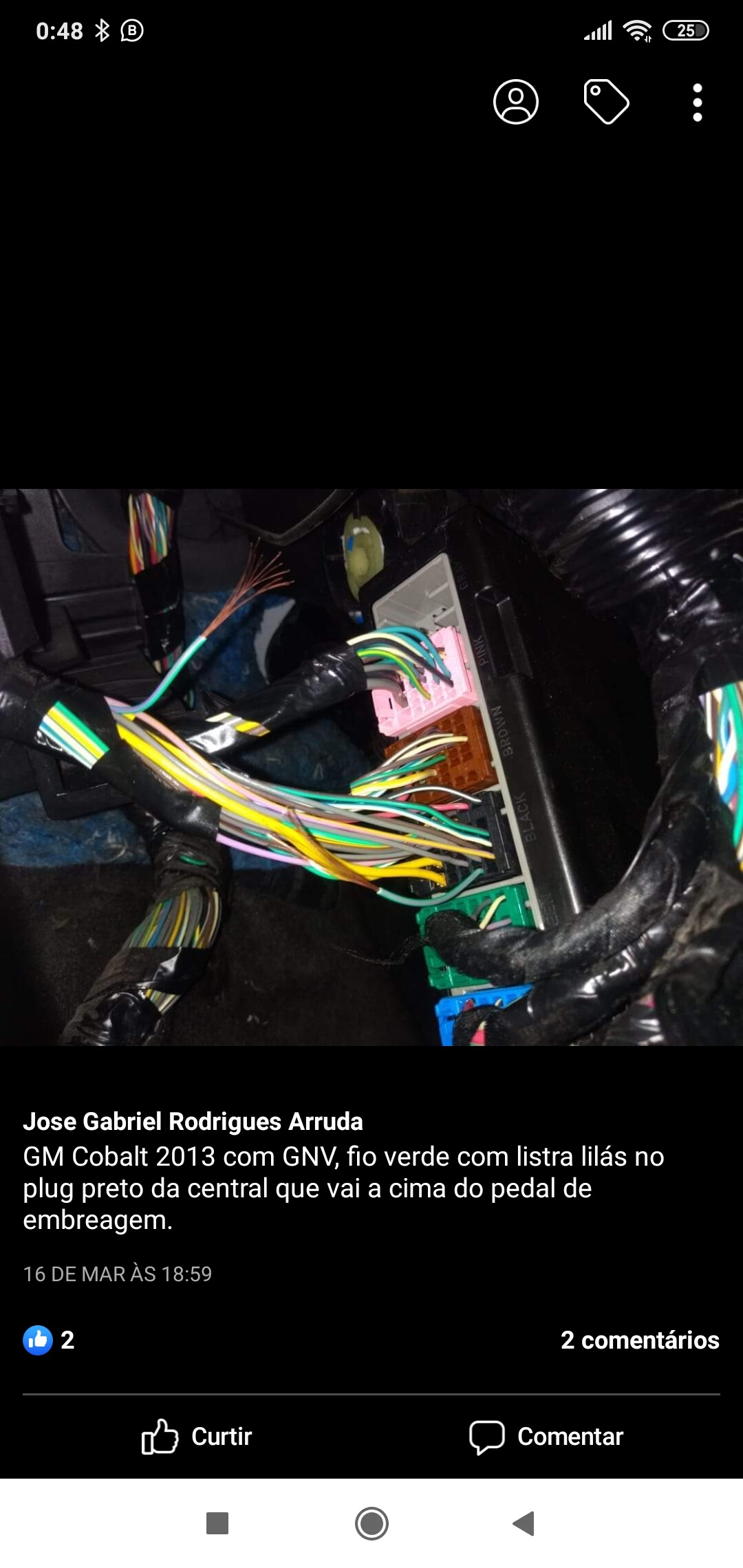

Cobalt (com GNV)
2013
Cor do fio
Verde com listra lilás
Local
Plug preto da central, acima do pedal de embreagem

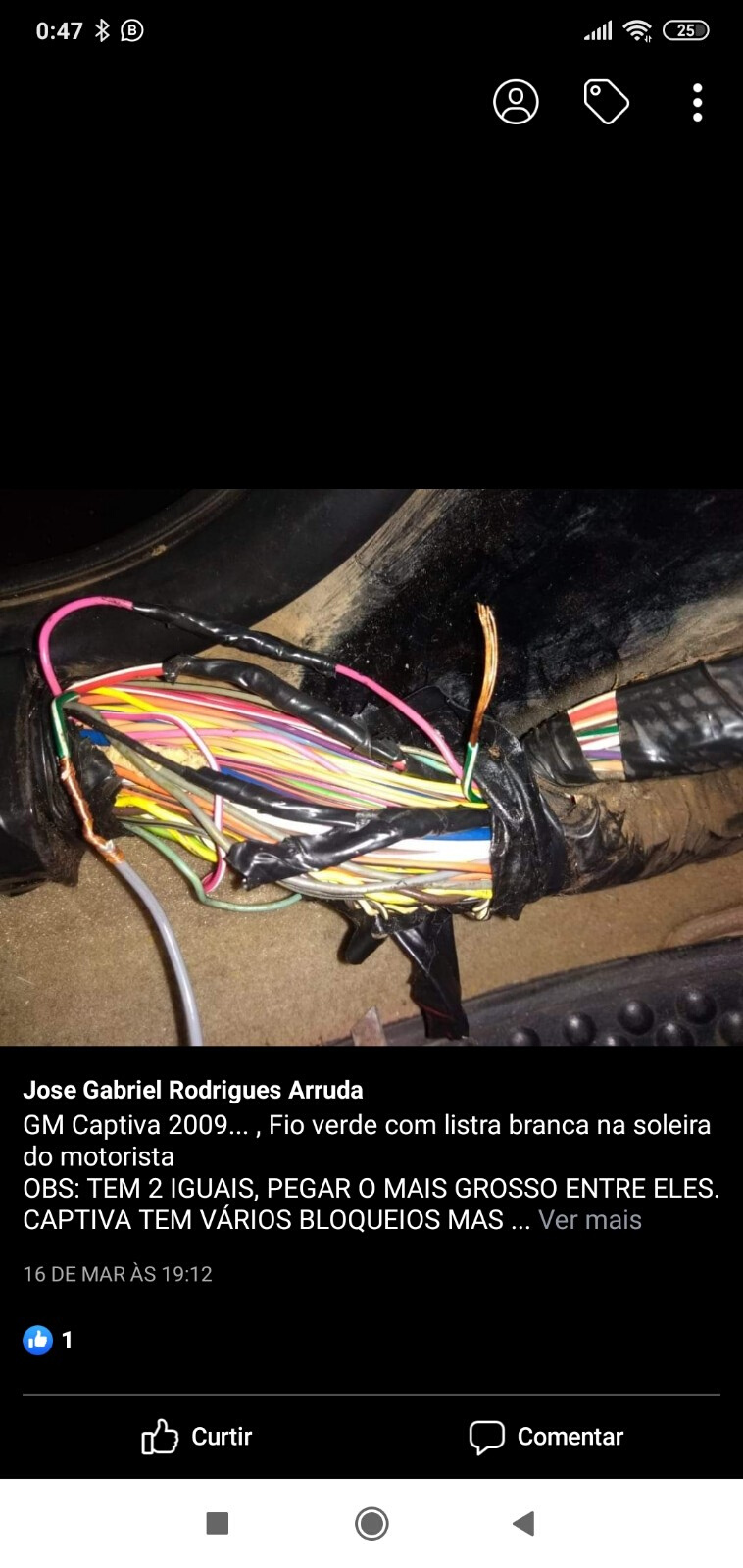

Captiva
2009
Cor do fio
Verde com listra branca
Local
Soleira do motorista

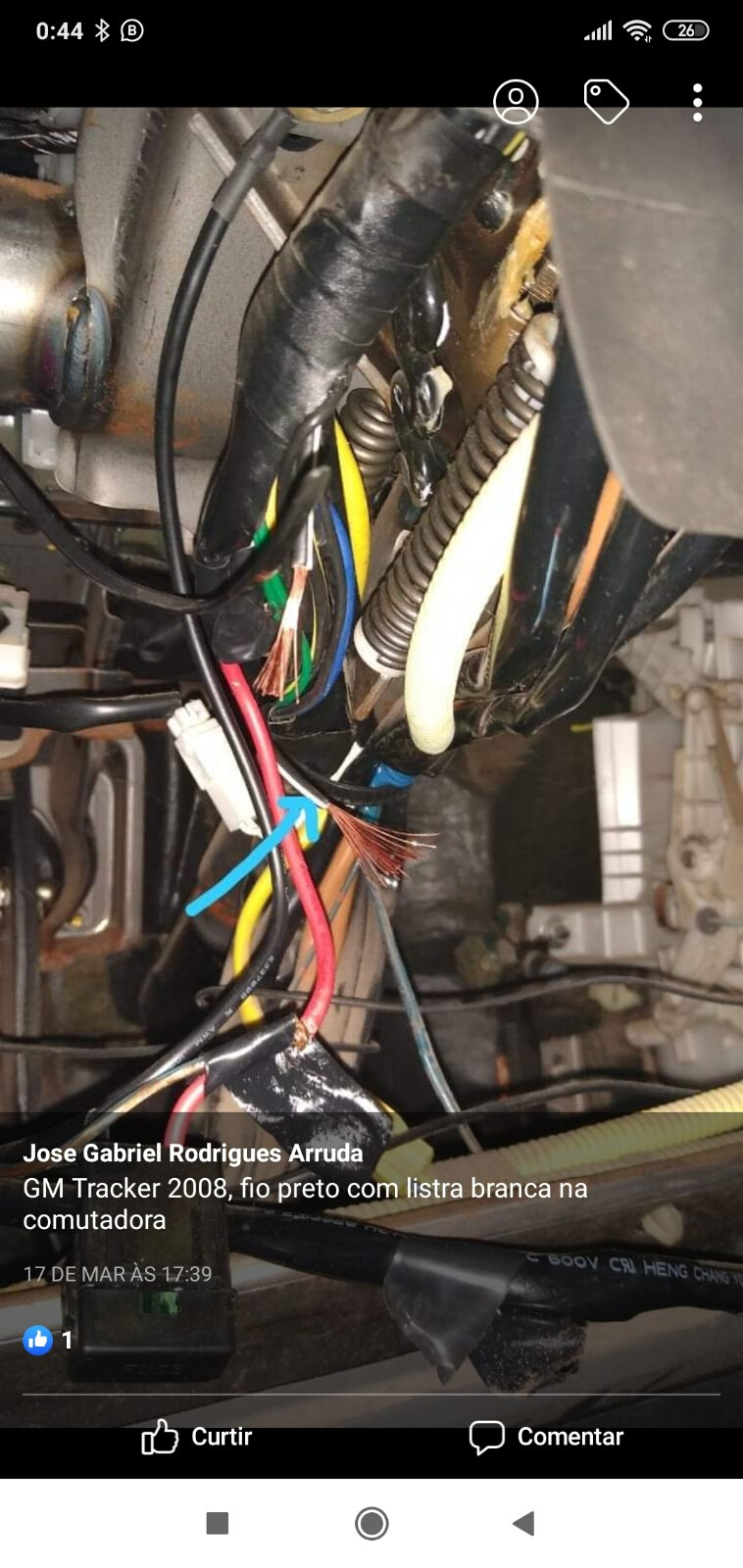

Tracker
2008
Cor do fio
Preto com listra branca
Local
Comutadora

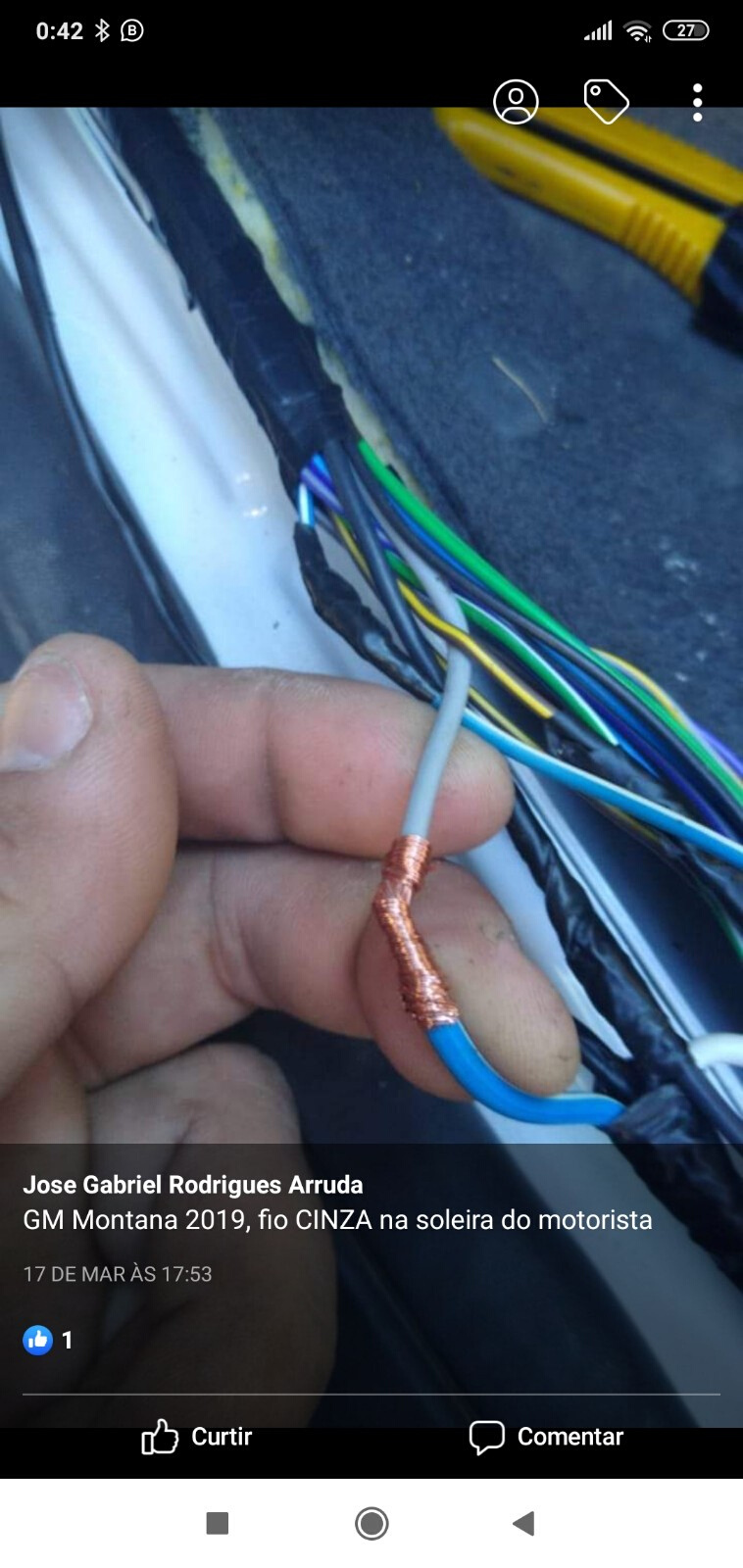

Montana
2019
Cor do fio
Cinza
Local
Soleira do motorista
Citroën
3 modelos

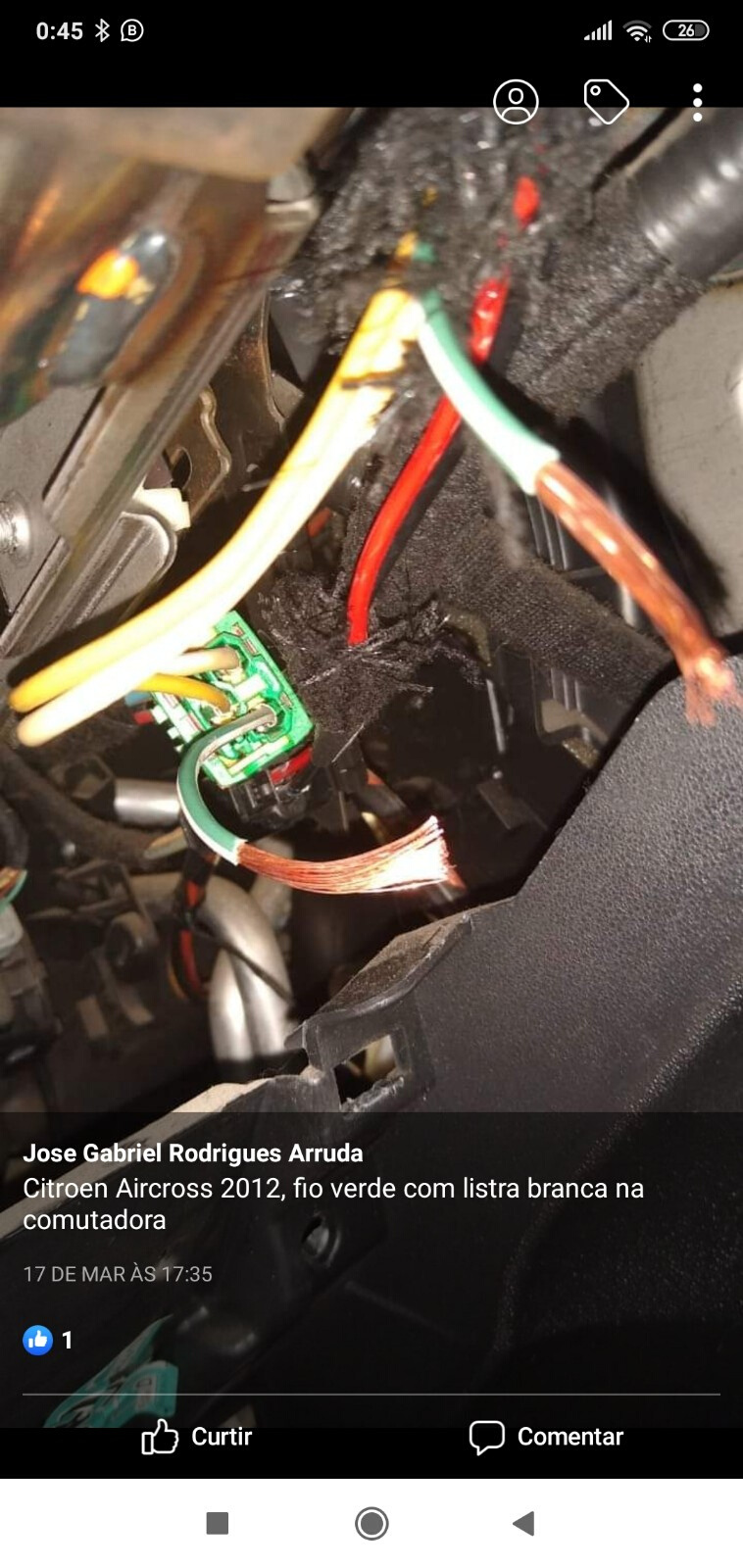

Aircross
2012
Cor do fio
Verde com listra branca
Local
Comutadora

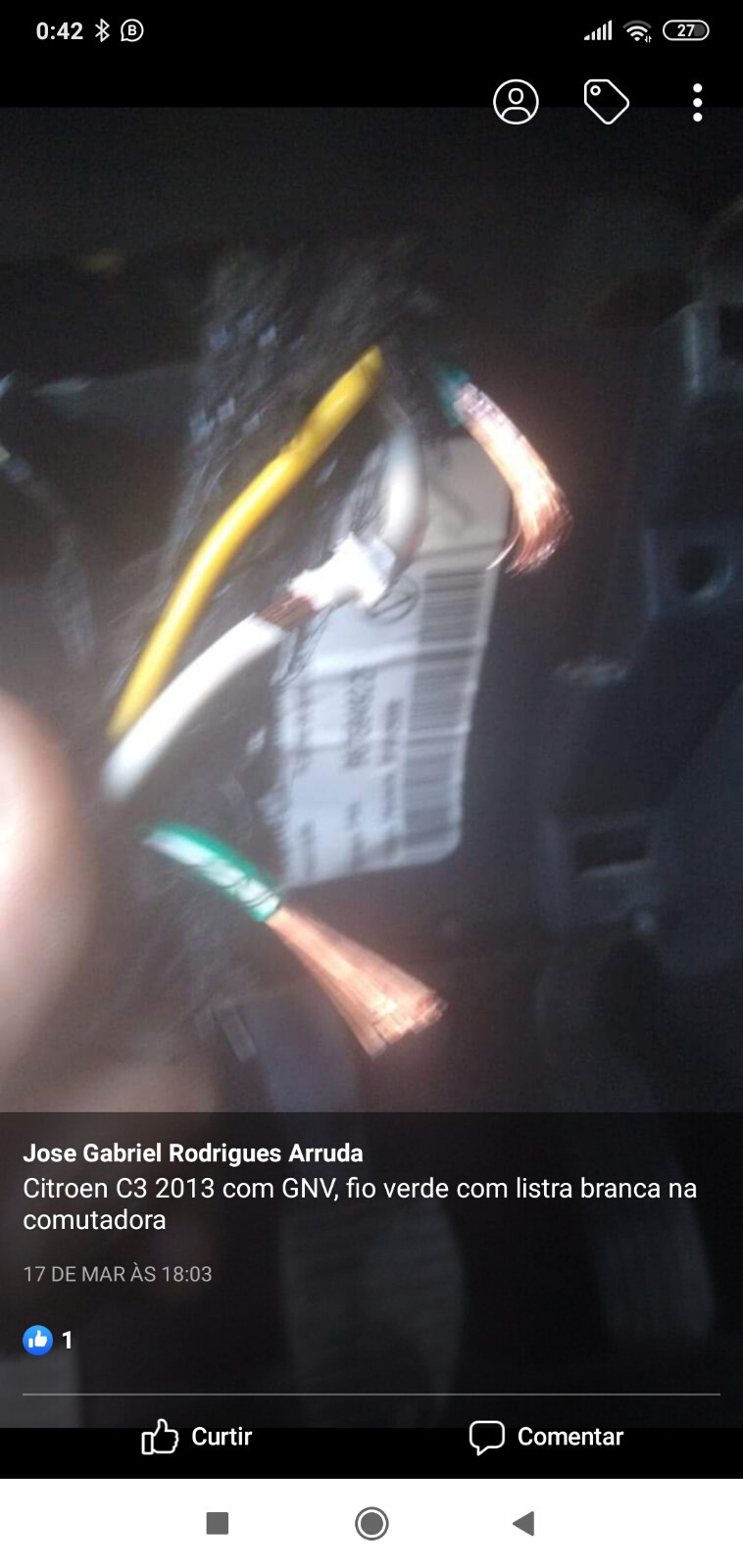

C3 (com GNV)
2013
Cor do fio
Verde com listra branca
Local
Comutadora

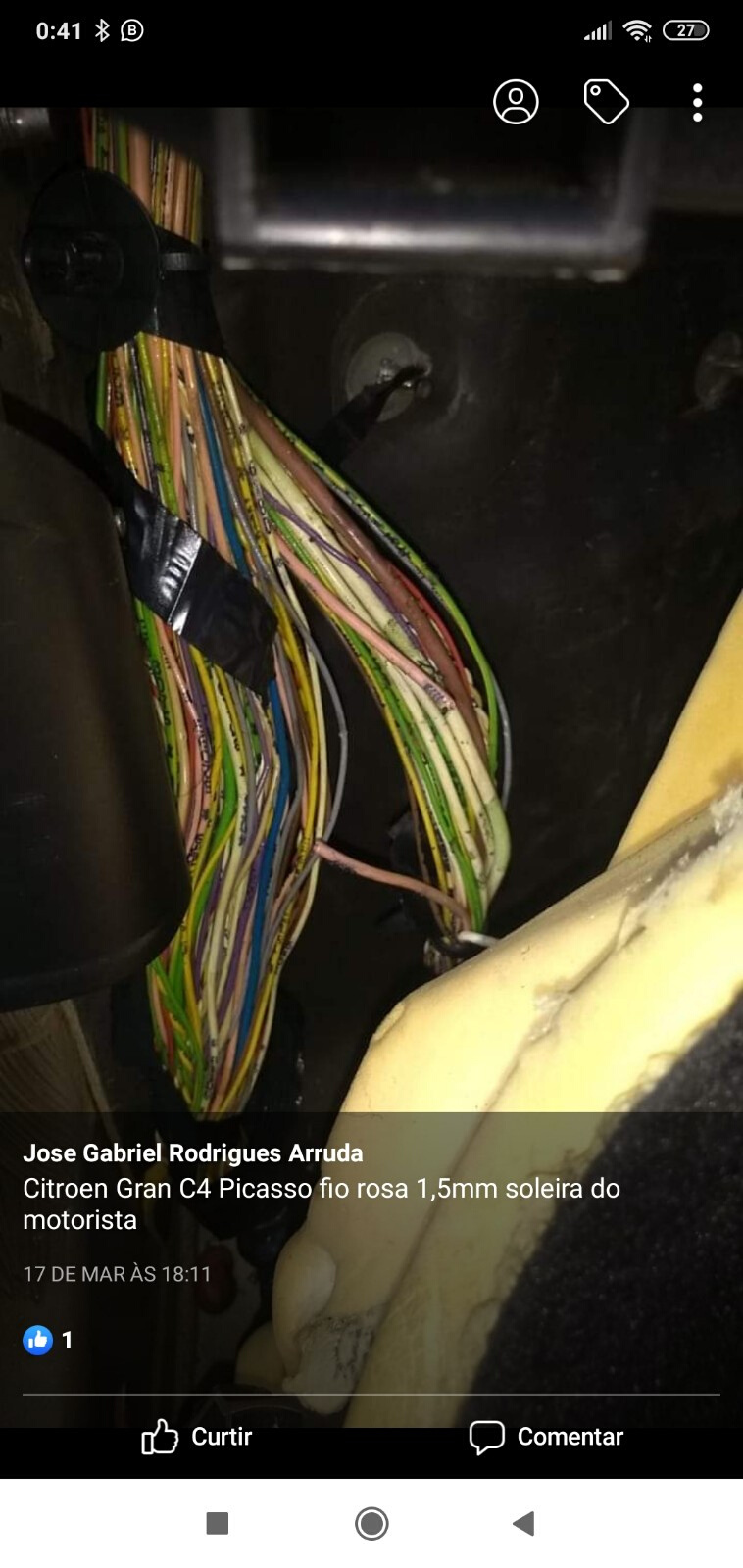

Grand C4 Picasso
Cor do fio
Rosa 1,5mm
Local
Soleira do motorista

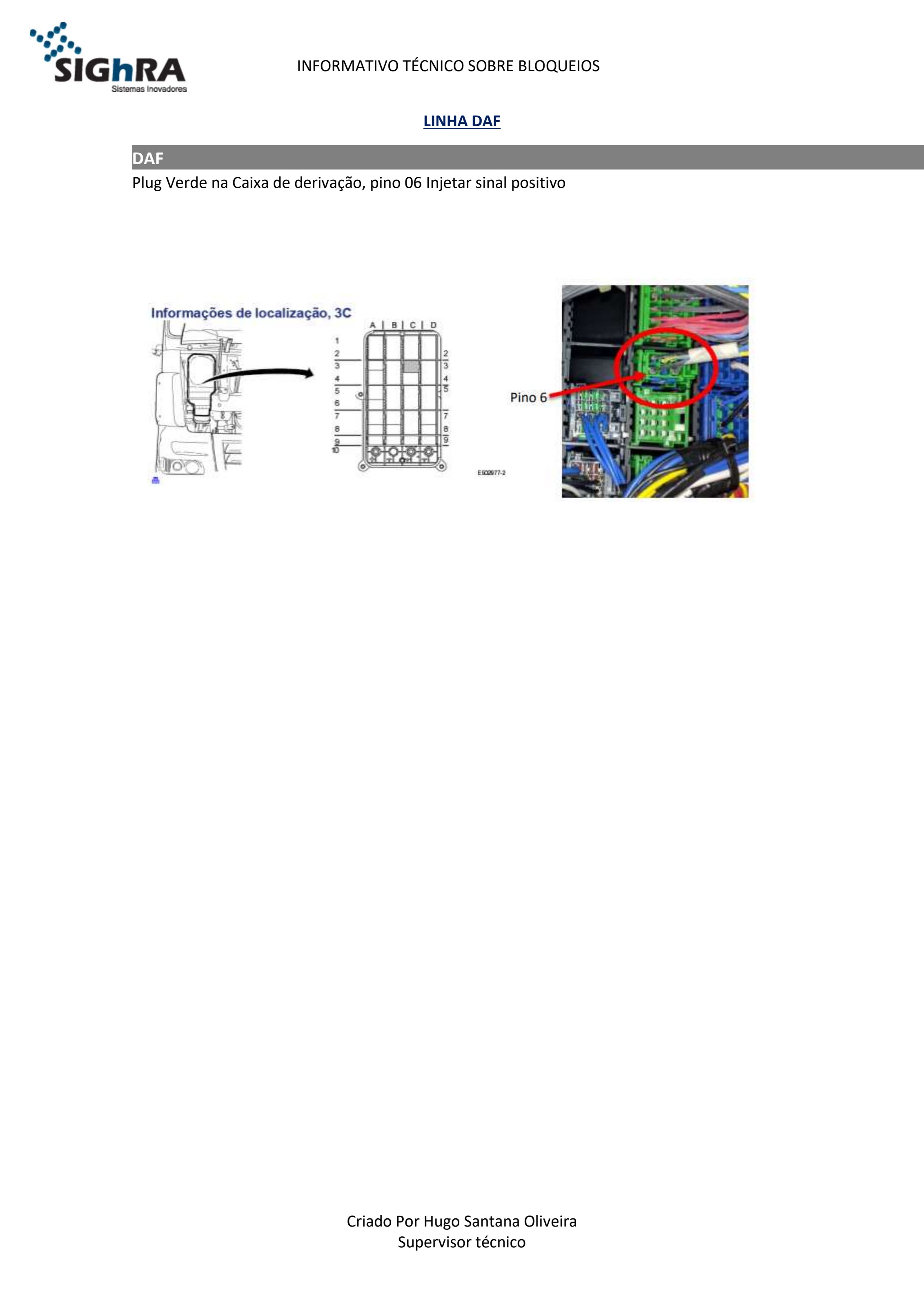

DAF
1 modelo
Todos os modelos
Cor do fio
Plug verde — pino 06 (injetar sinal positivo)
Local
Caixa de derivação
Dodge
1 modelo

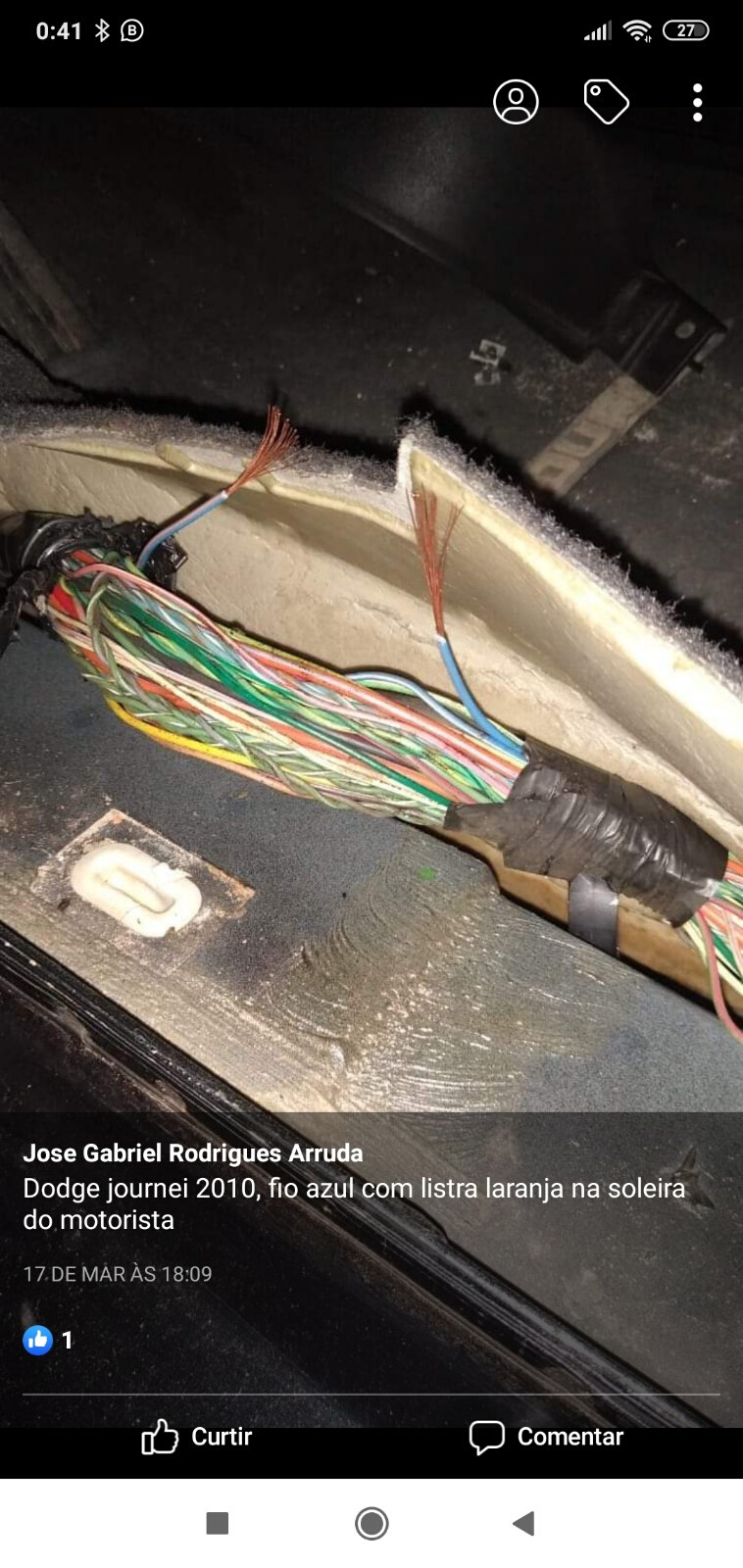

Journey
2010
Cor do fio
Azul com listra laranja
Local
Soleira do motorista
Fiat
10 modelos

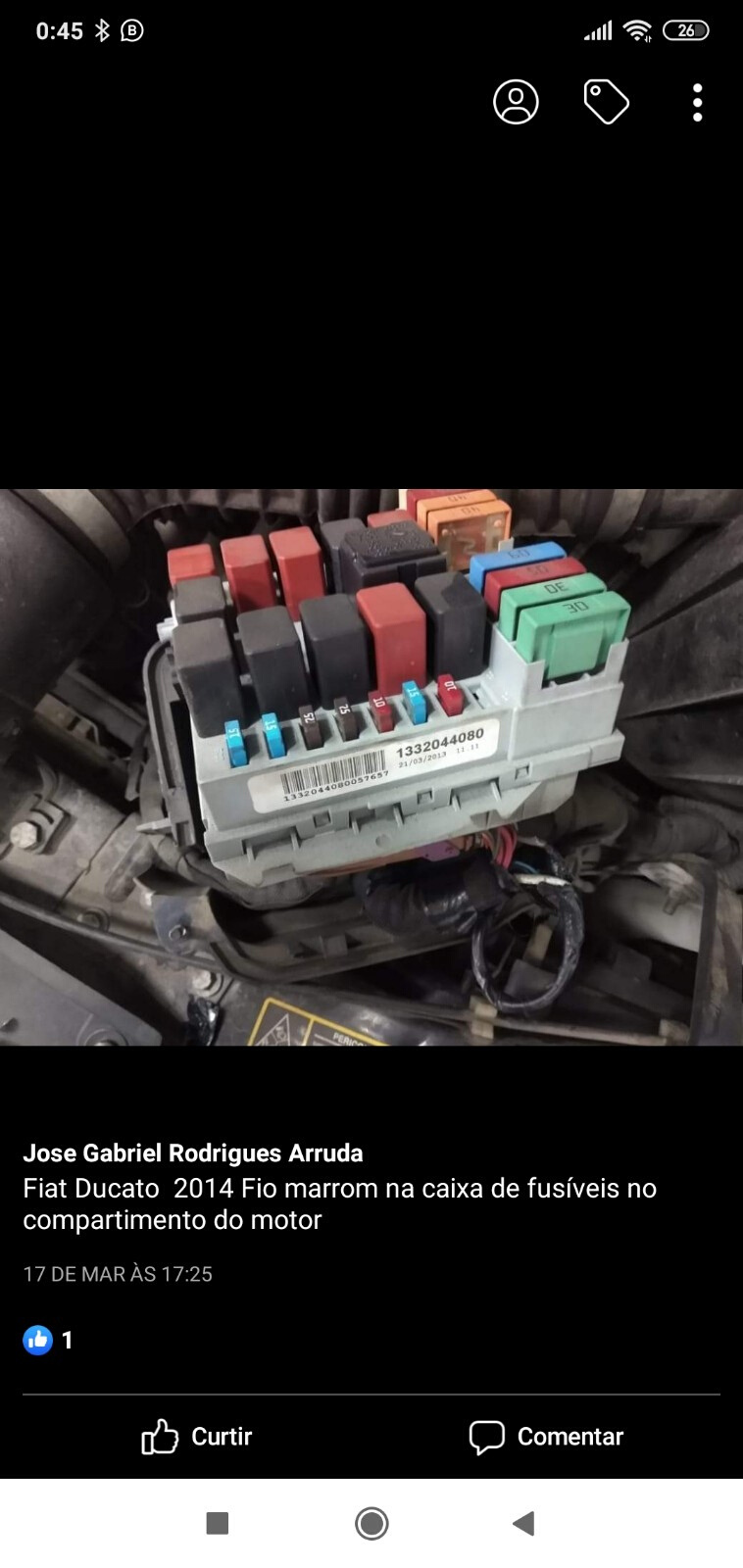

Ducato
2014
Cor do fio
Marrom
Local
Caixa de fusíveis no compartimento do motor

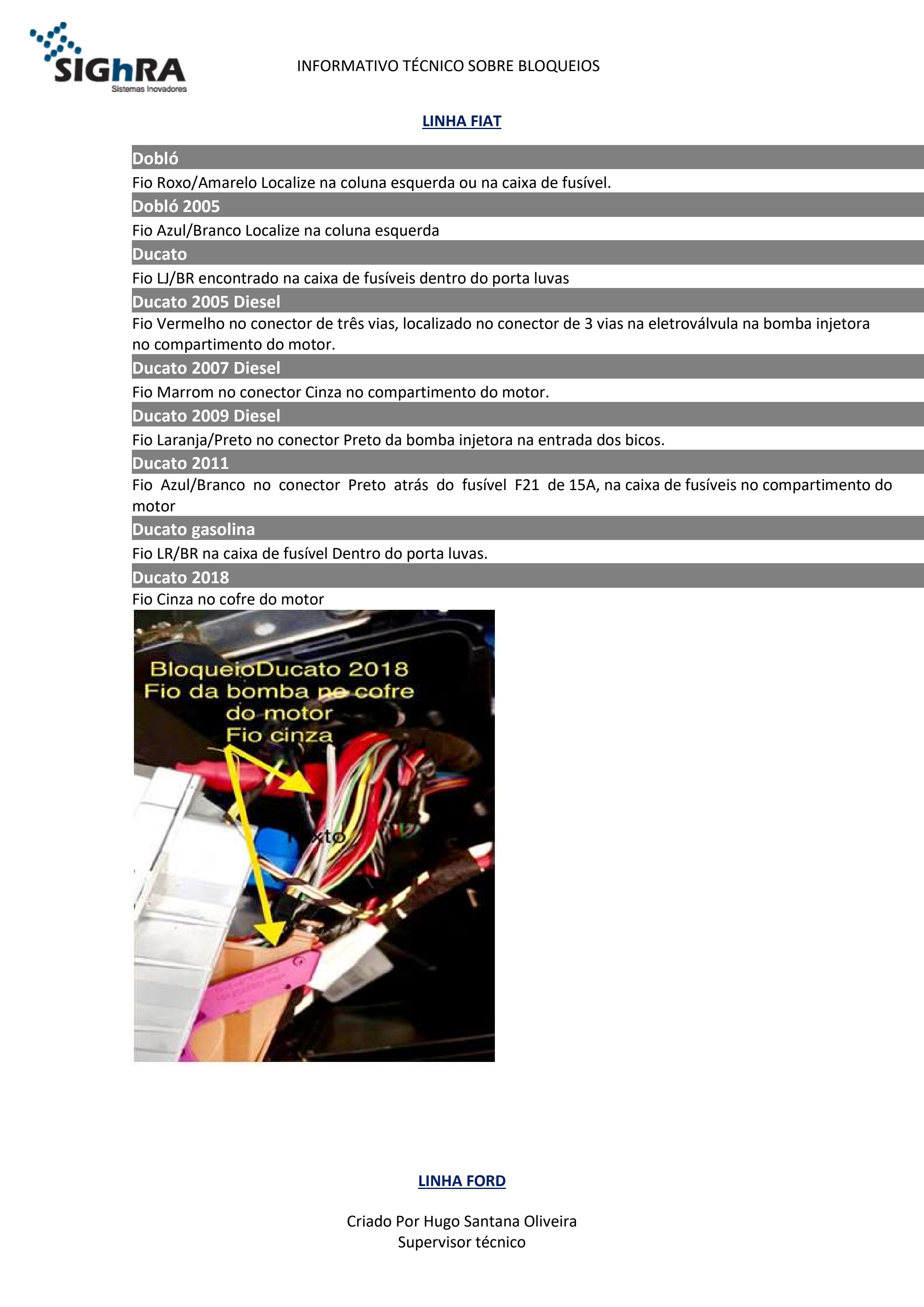

Dobló
Cor do fio
Roxo/Amarelo
Local
Coluna esquerda ou caixa de fusível
Dobló
2005
Cor do fio
Azul/Branco
Local
Coluna esquerda
Ducato
Cor do fio
Laranja/Branco
Local
Caixa de fusível dentro do porta-luvas
Ducato Diesel
2005
Cor do fio
Vermelho
Local
Conector de 3 vias na eletroválvula da bomba injetora (compartimento do motor)
Ducato Diesel
2007
Cor do fio
Marrom
Local
Conector cinza no compartimento do motor
Ducato Diesel
2009
Cor do fio
Laranja/Preto
Local
Conector preto da bomba injetora — entrada dos bicos
Ducato
2011
Cor do fio
Azul/Branco
Local
Conector preto atrás do fusível F21 de 15A (caixa de fusível no compartimento do motor)
Ducato Gasolina
Cor do fio
Laranja/Branco
Local
Caixa de fusível dentro do porta-luvas
Ducato
2018
Cor do fio
Cinza
Local
Cofre do motor
Ford
11 modelos

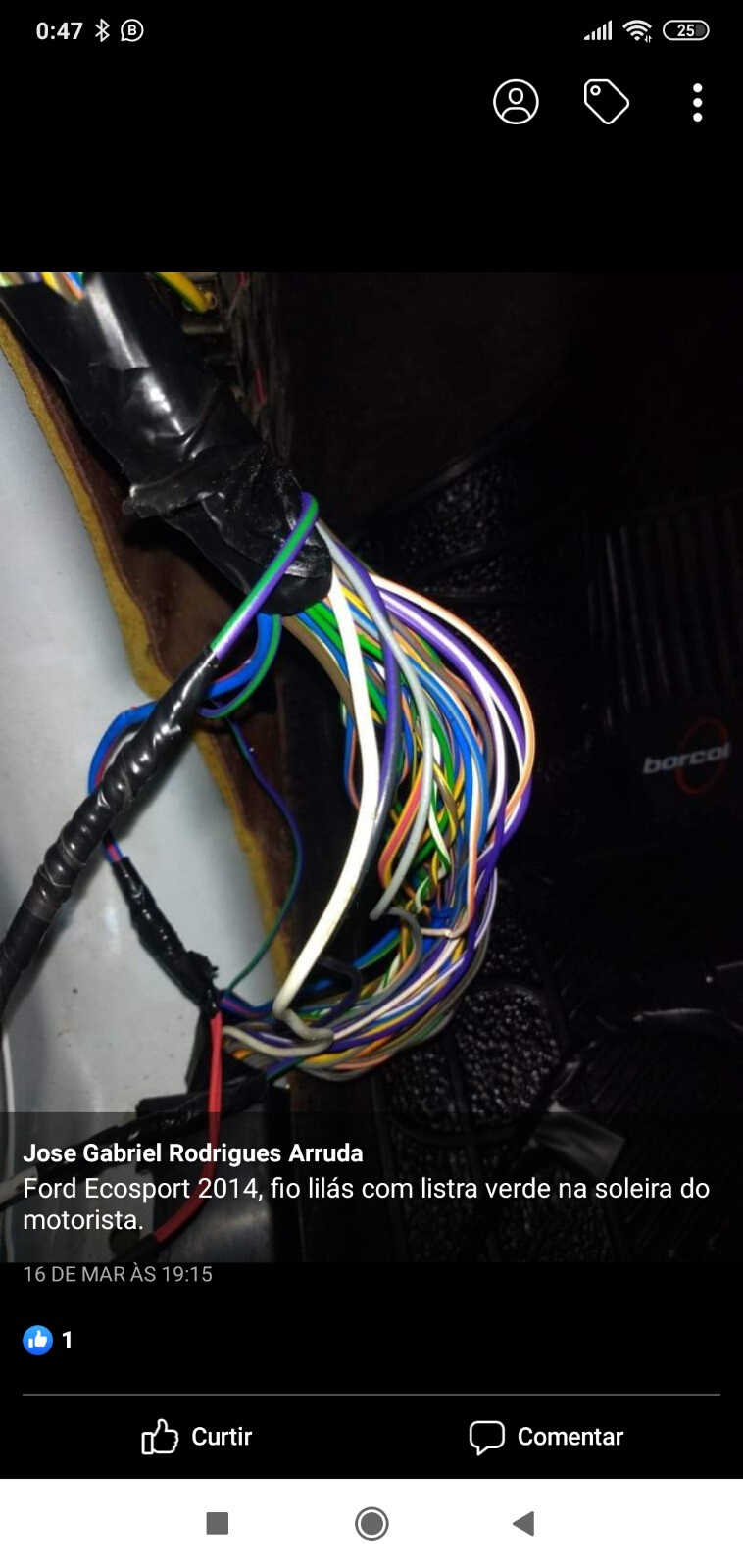

Ecosport
2014
Cor do fio
Lilás com listra verde
Local
Soleira do motorista

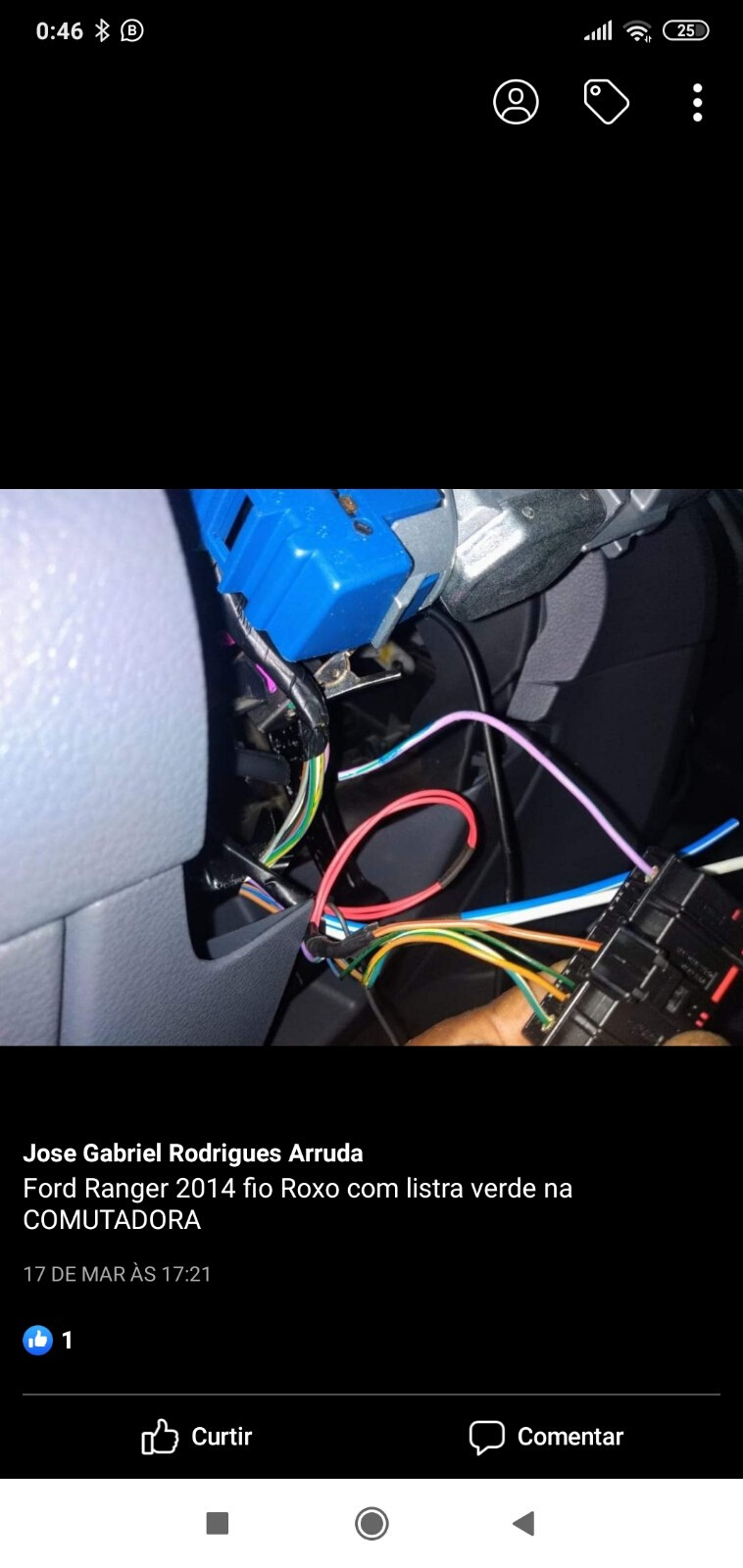

Ranger
2014
Cor do fio
Roxo com listra verde
Local
Comutadora

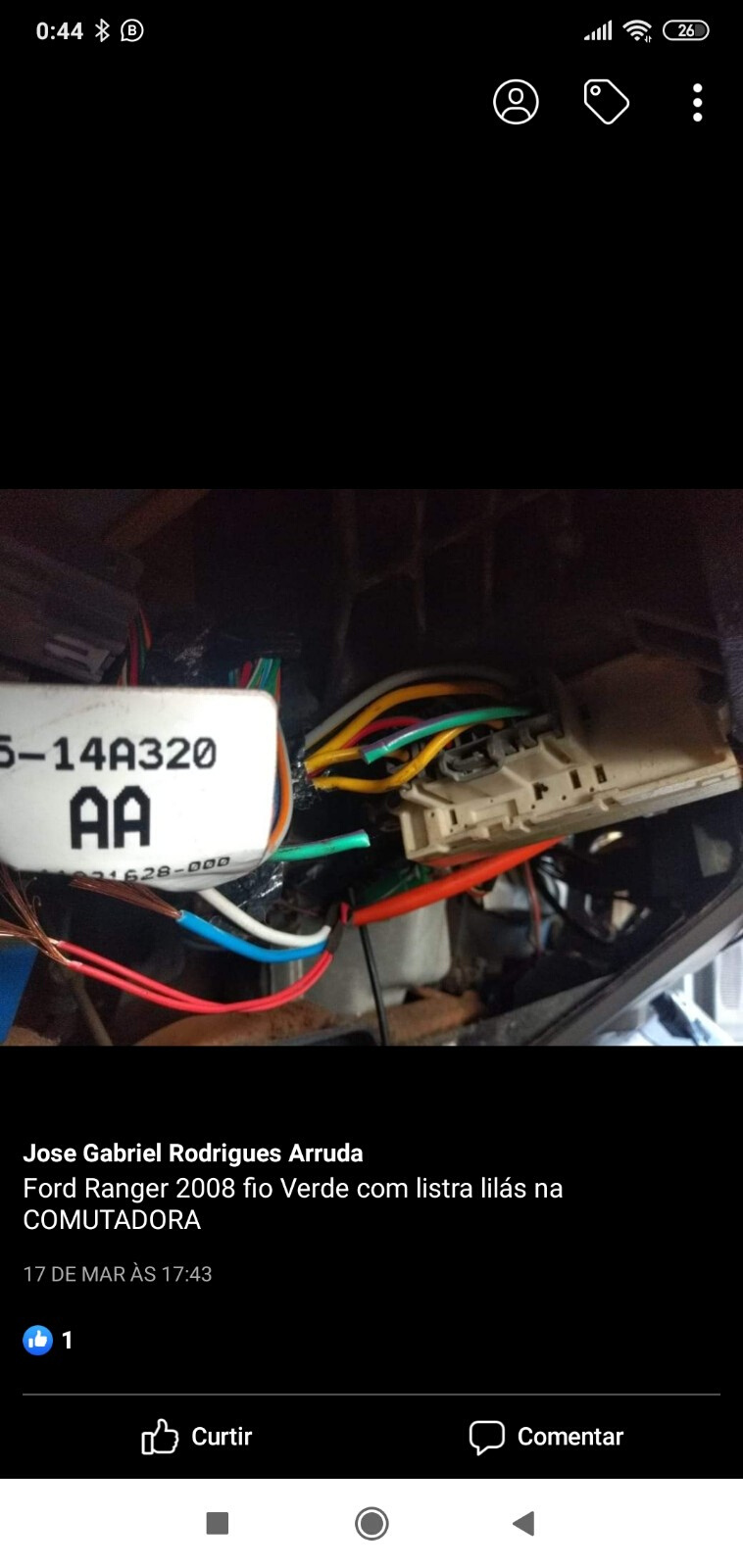

Ranger
2008
Cor do fio
Verde com listra lilás
Local
Comutadora

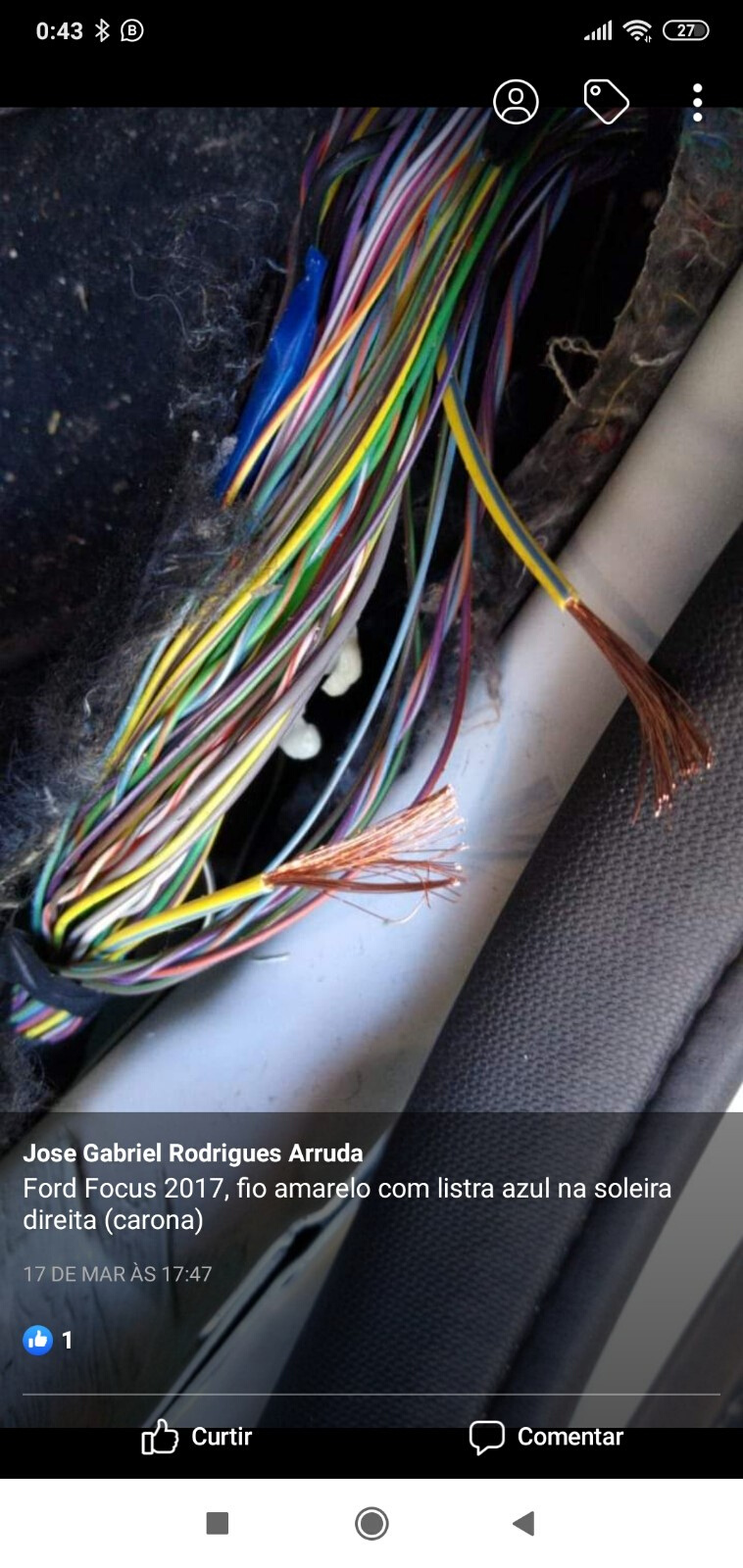

Focus
2017
Cor do fio
Amarelo com listra azul
Local
Soleira direita (carona)

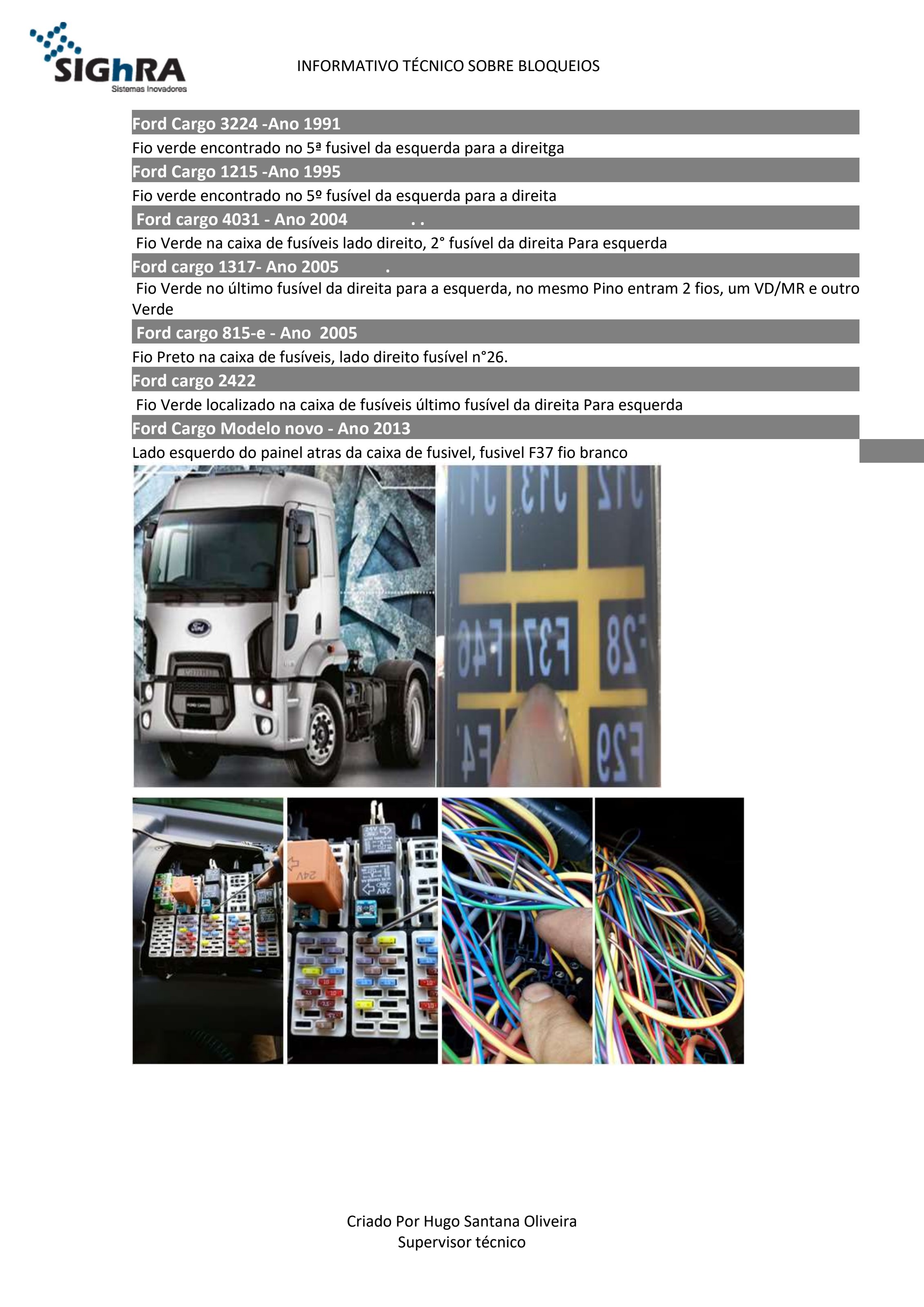

Cargo 3224
1991
Cor do fio
Verde
Local
5º fusível esq→dir
Cargo 1215
1995
Cor do fio
Verde
Local
5º fusível esq→dir
Cargo 4031
2004
Cor do fio
Verde
Local
Caixa de fusível lado dir. — 2º fusível dir→esq
Cargo 1317
2005
Cor do fio
Verde (2 fios no mesmo pino: VD/MR e Verde)
Local
Último fusível dir→esq
Cargo 815-e
2005
Cor do fio
Preto
Local
Caixa de fusível lado dir. — fusível nº 26
Cargo 2422
Cor do fio
Verde
Local
Último fusível dir→esq da caixa de fusível
Cargo (Modelo Novo)
2013
Cor do fio
Branco
Local
Lado esq. do painel atrás da caixa de fusível — fusível F37
Geely
1 modelo

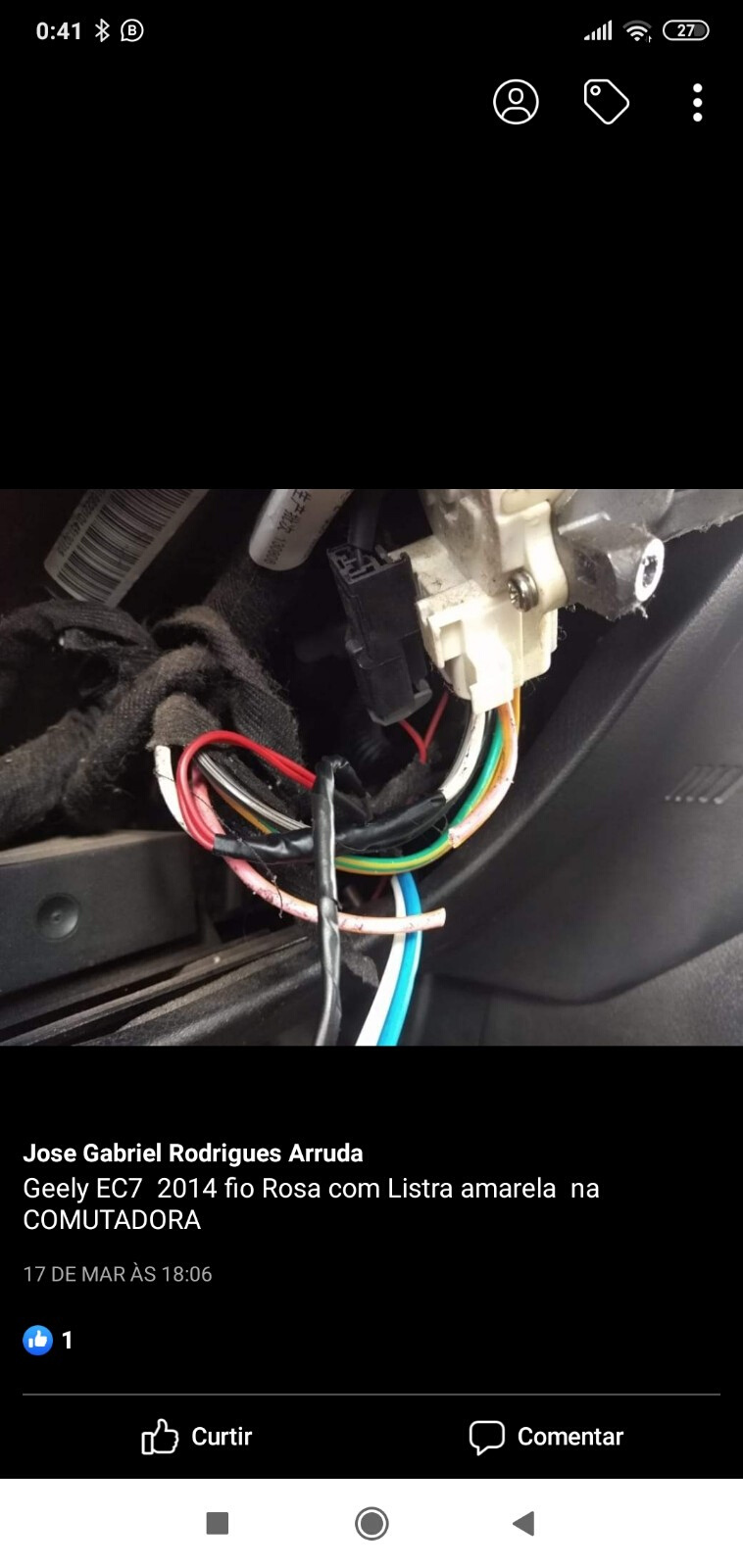

EC7
2014
Cor do fio
Rosa com listra amarela
Local
Comutadora
Honda
1 modelo

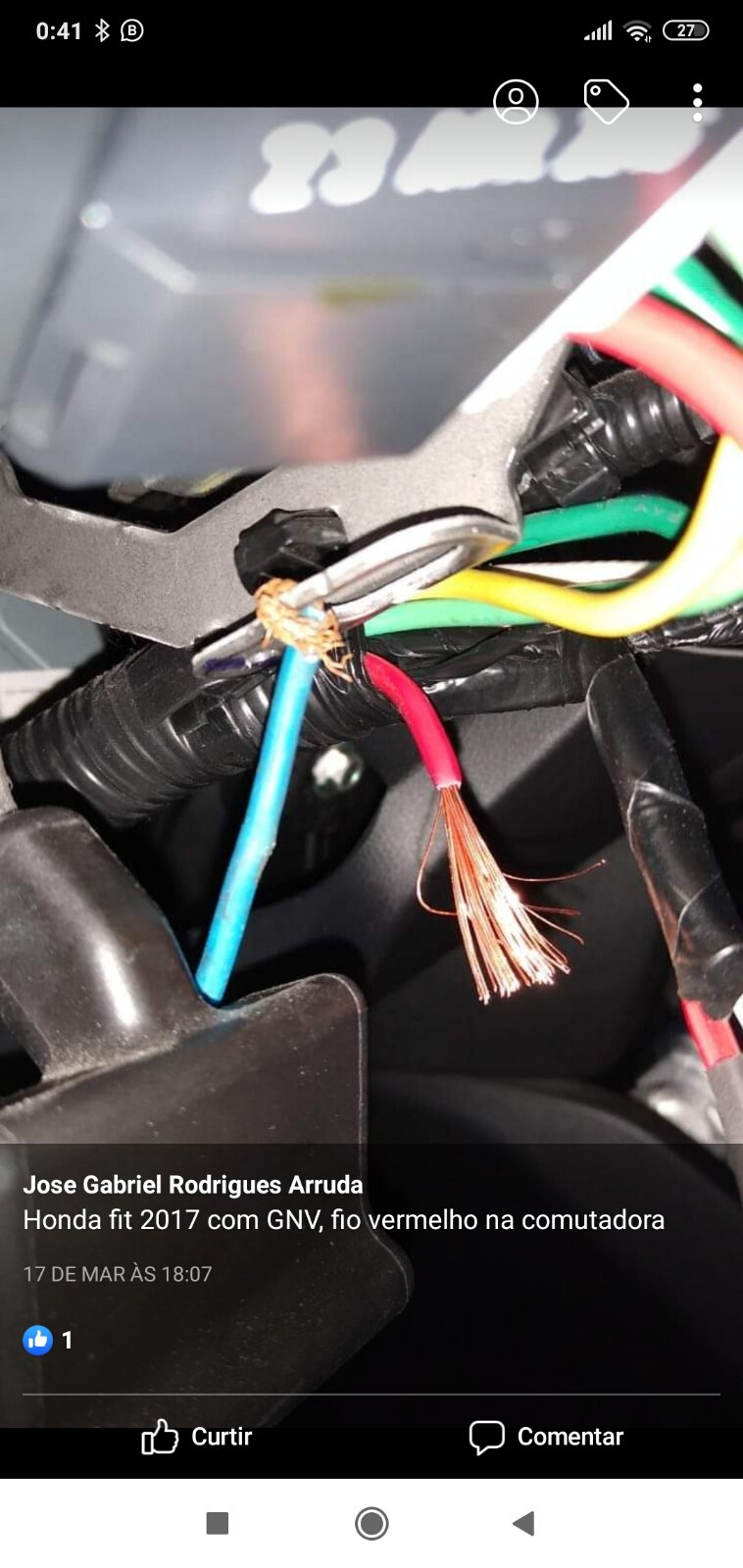

Fit (com GNV)
2017
Cor do fio
Vermelho
Local
Comutadora
Hyundai
5 modelos

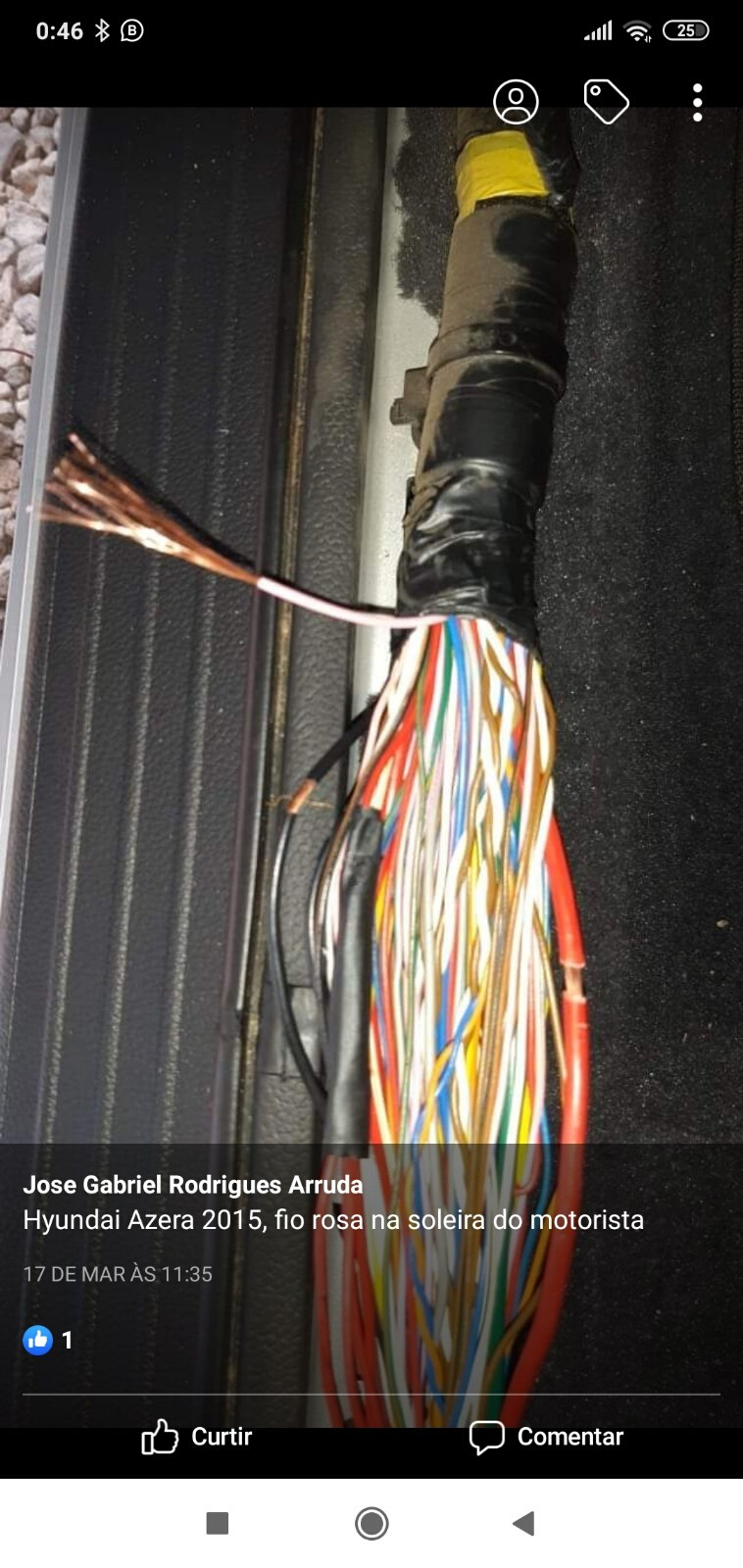

Azera
2015
Cor do fio
Rosa
Local
Soleira do motorista

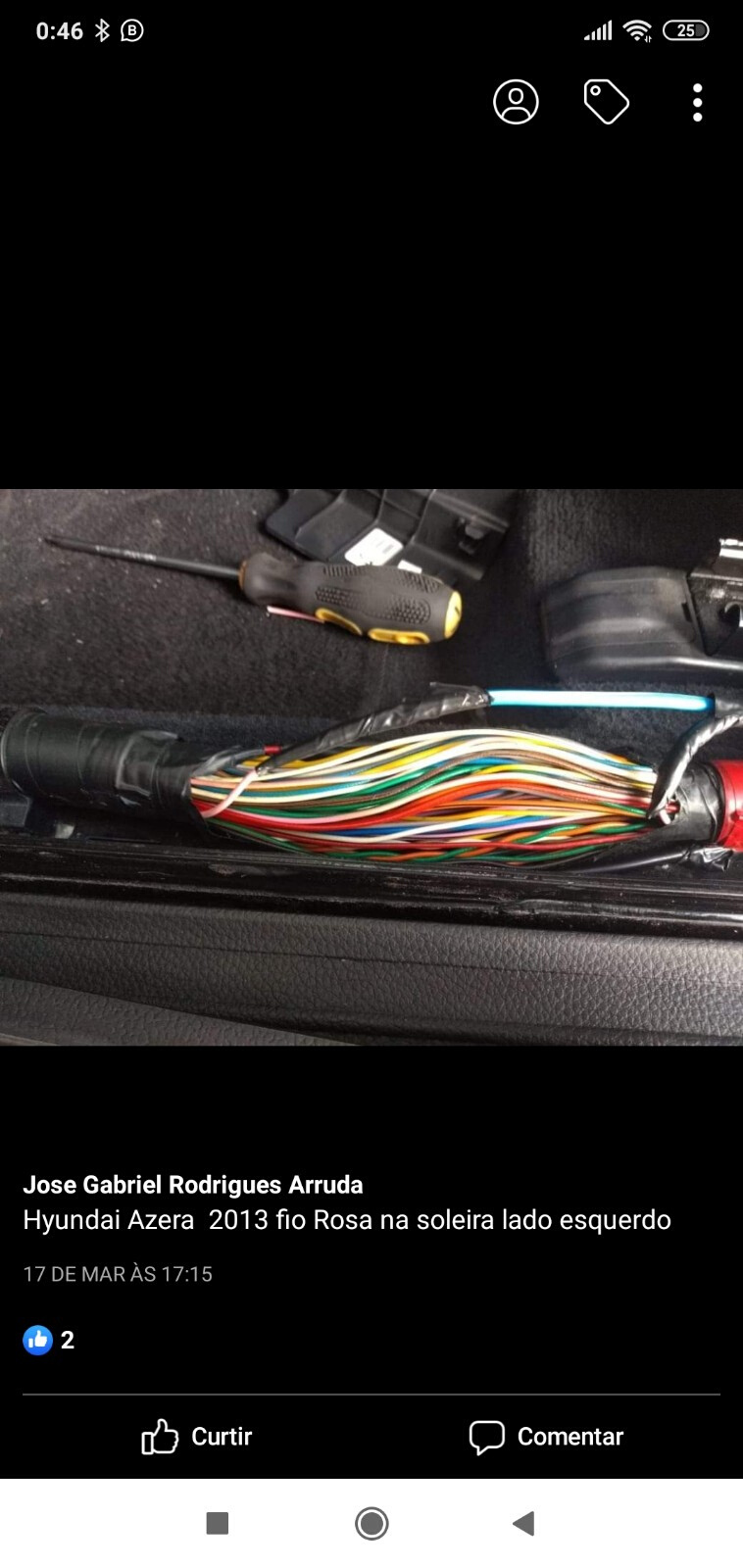

Azera
2013
Cor do fio
Rosa
Local
Soleira lado esquerdo

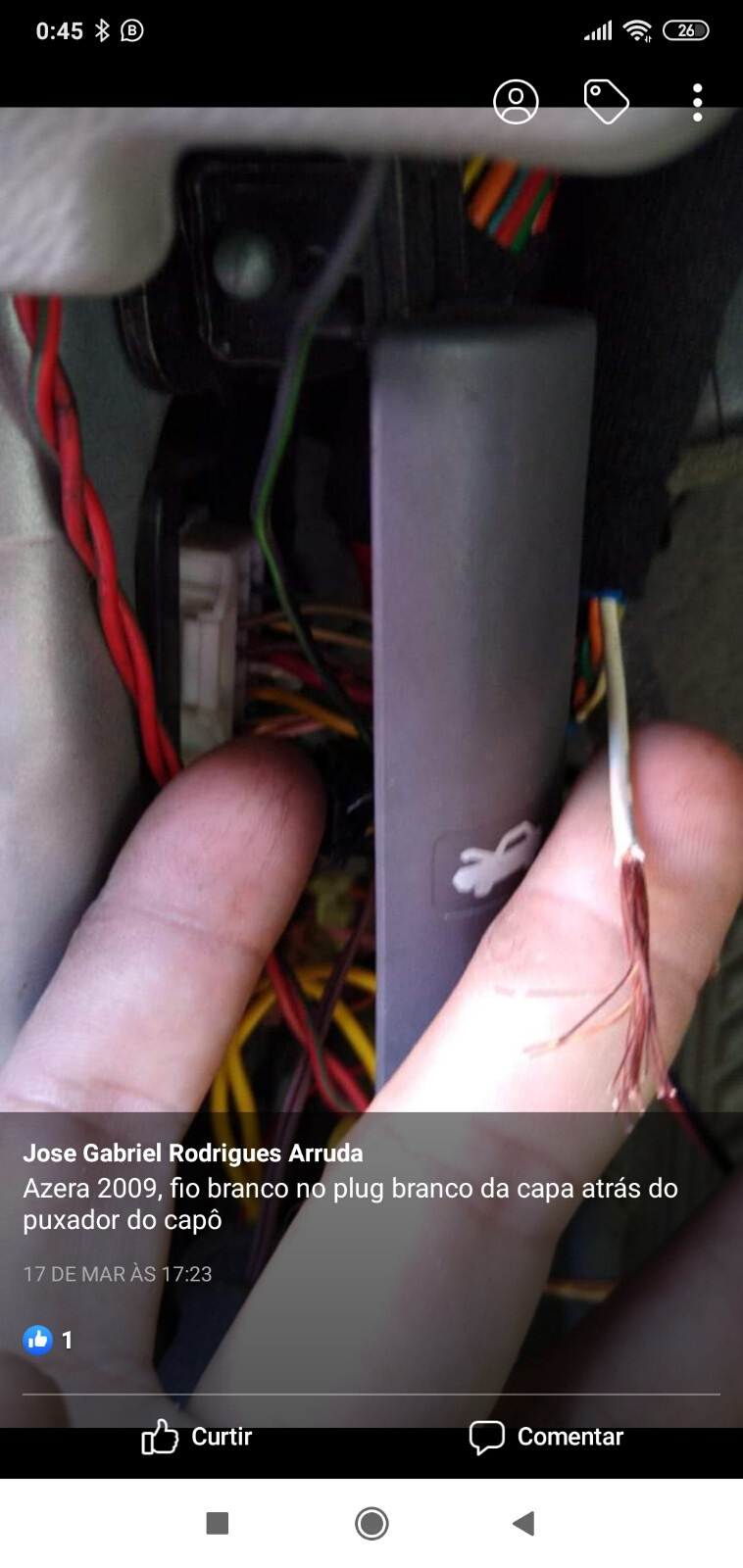

Azera
2009
Cor do fio
Branco
Local
Plug branco atrás do puxador do capô

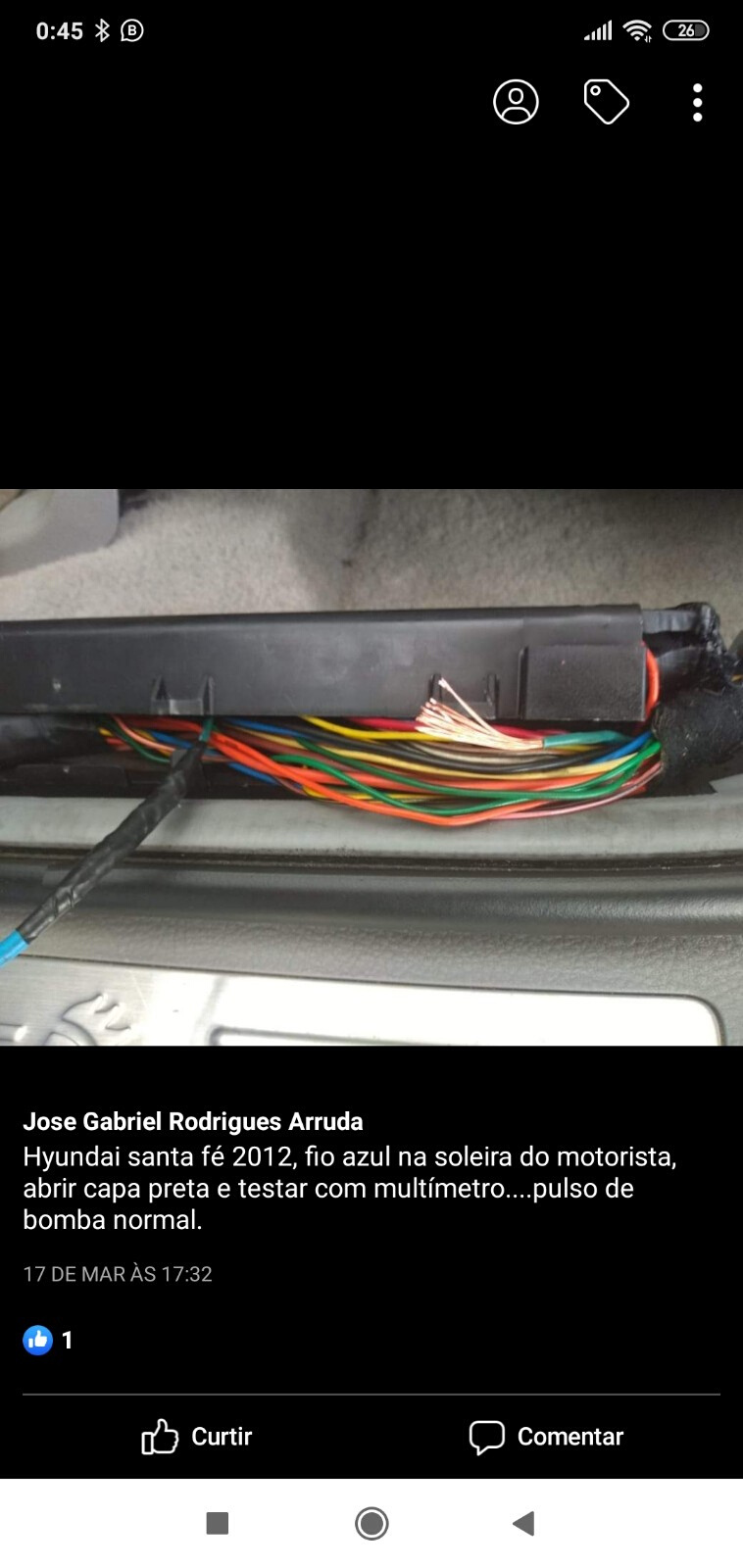

Santa Fé
2012
Cor do fio
Azul
Local
Soleira do motorista (abrir capa preta)
⚠ Testar com multímetro — pulso de bomba normal

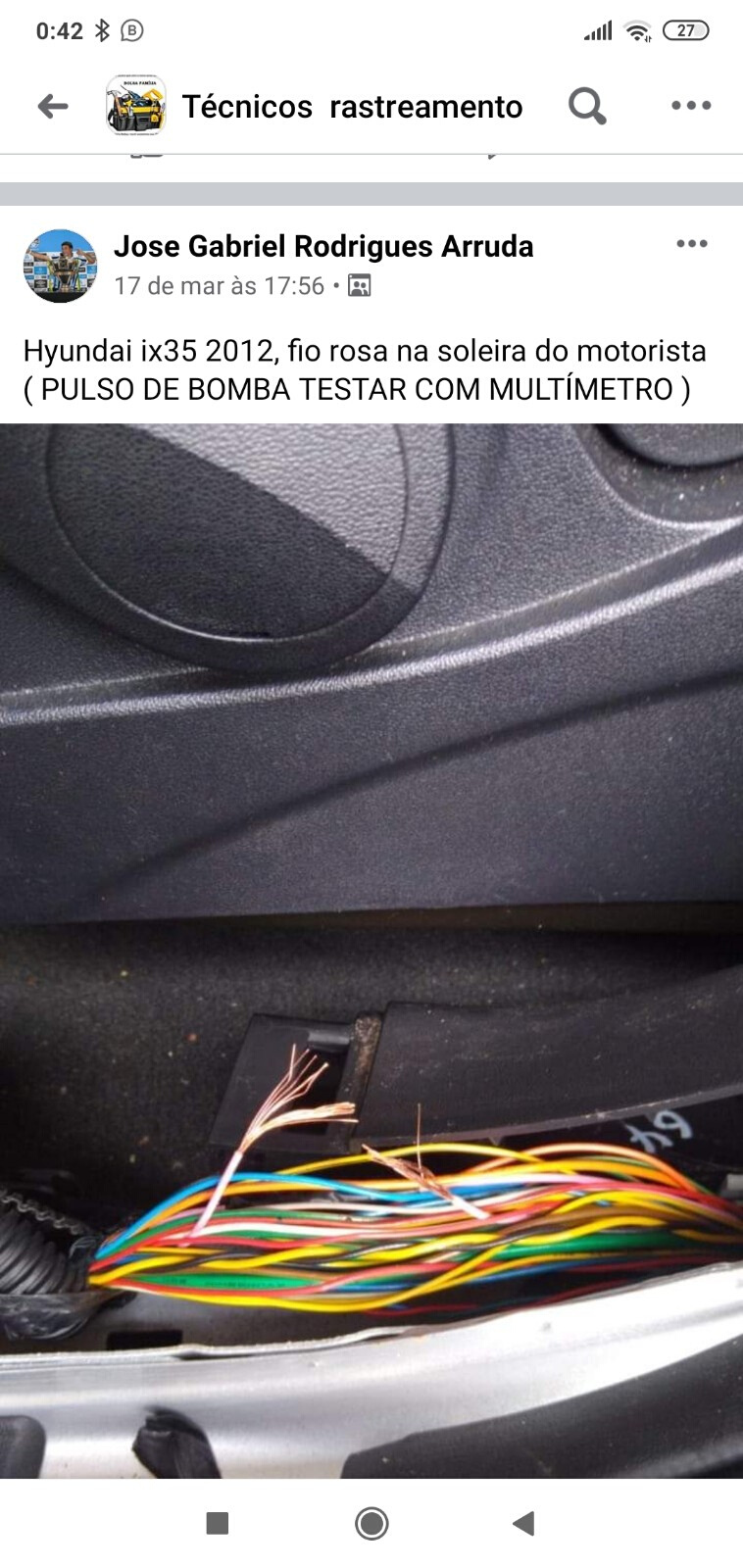

IX35
2012
Cor do fio
Rosa
Local
Soleira do motorista
Iveco
10 modelos

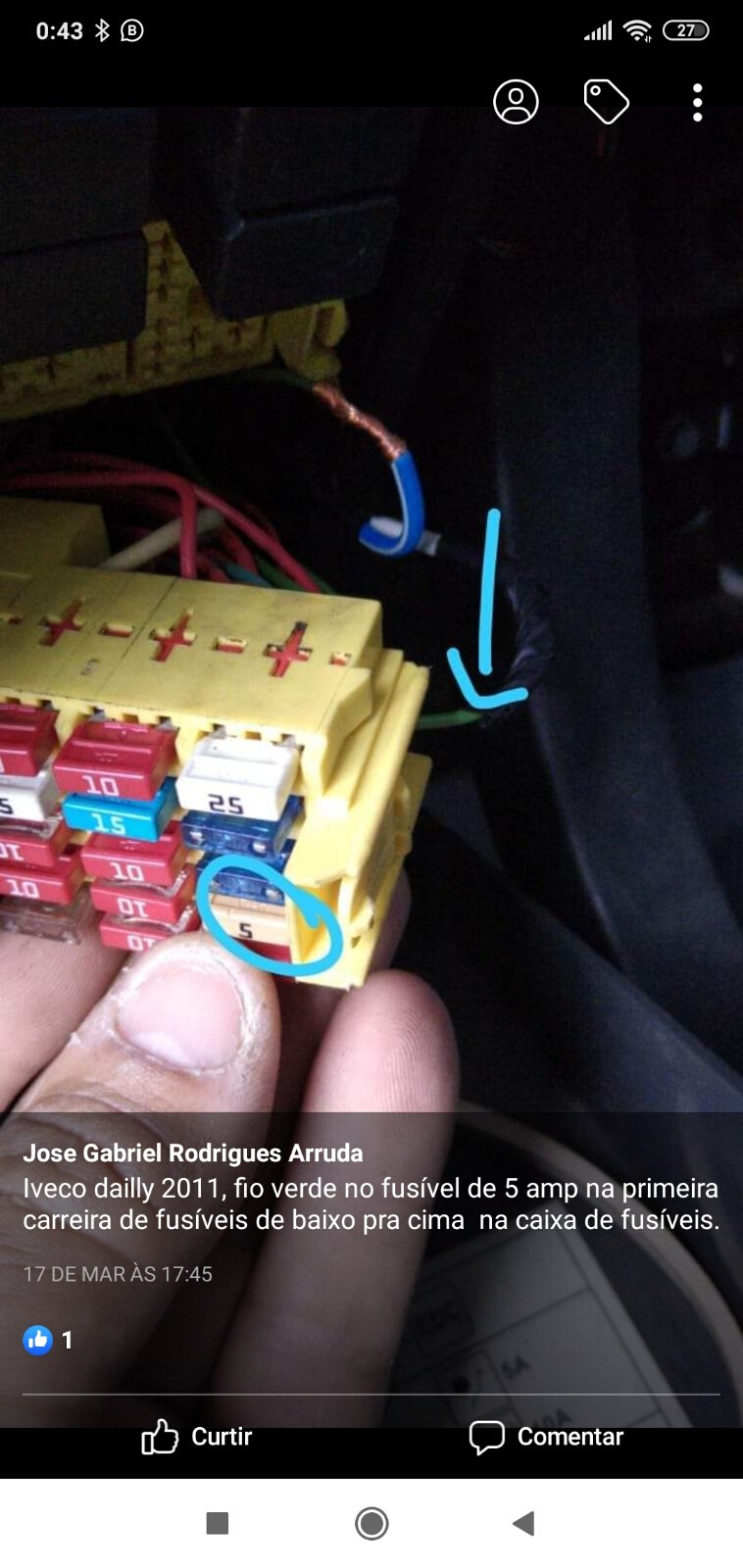

Daily
2011
Cor do fio
Verde
Local
Fusível de 5A — primeira carreira de baixo para cima da caixa de fusíveis

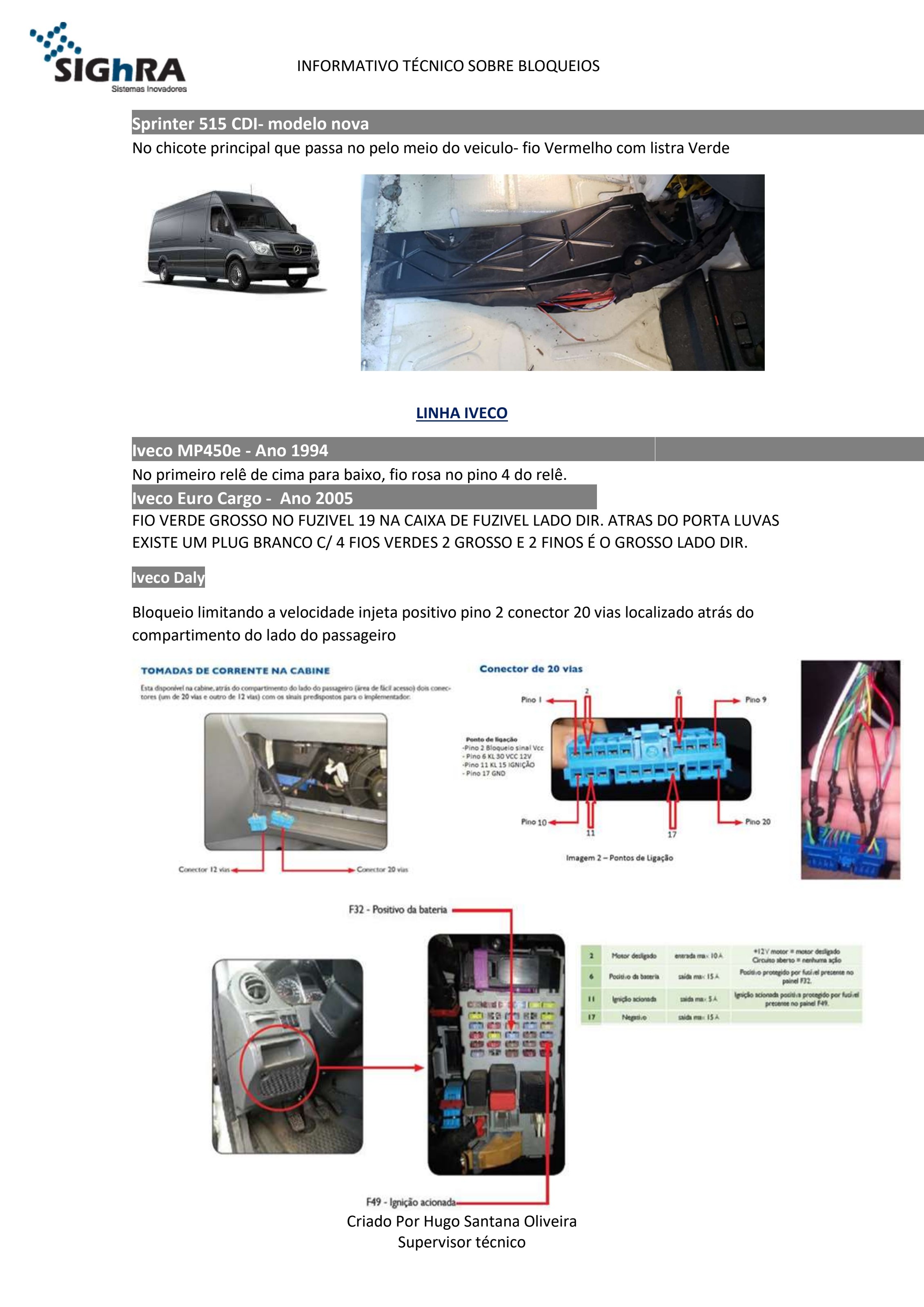

MP450e
1994
Cor do fio
Rosa (pino 4 do relê)
Local
1º relê de cima p/ baixo
Euro Cargo
2005
Cor do fio
Verde grosso — fusível 19
Local
Caixa de fusível lado dir. atrás do porta-luvas (plug branco c/ 4 fios verdes — 2 grossos e 2 finos; usar o grosso do lado direito)
Daily
Cor do fio
Positivo — pino 2 do conector 20 vias
Local
Atrás do compartimento do lado do passageiro
⚠ Bloqueio limita a velocidade

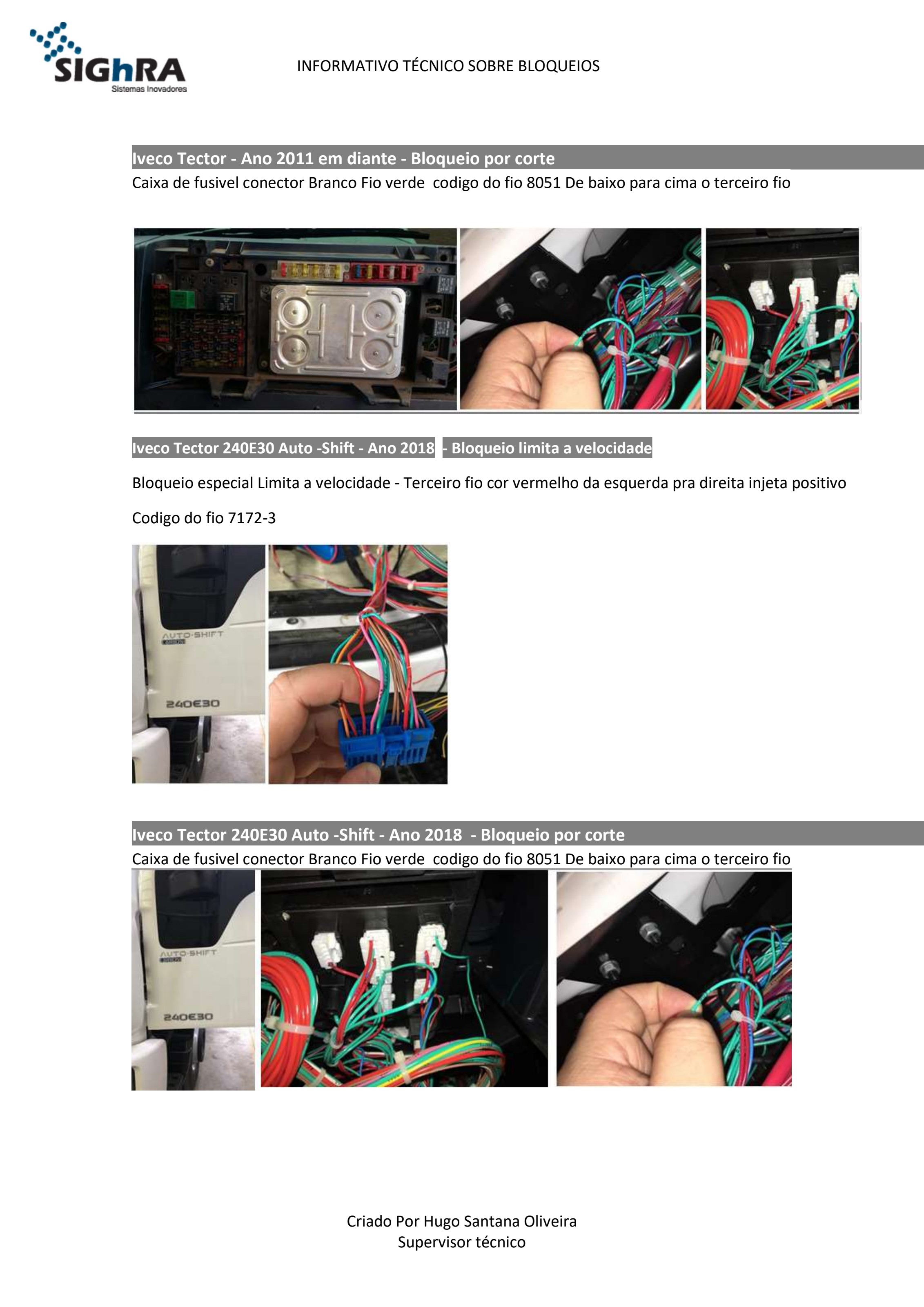

Tector
2011 em diante
Cor do fio
Verde — código 8051
Local
Caixa de fusível — conector branco, 3º fio de baixo p/ cima
⚠ Bloqueio por corte
Tector 240E30 Auto-Shift
2018 (limita velocidade)
Cor do fio
Vermelho — código 7172-3 (injeta positivo)
Local
3º fio esq→dir
⚠ Bloqueio especial — limita a velocidade
Tector 240E30 Auto-Shift
2018 (corte)
Cor do fio
Verde — código 8051
Local
Caixa de fusível — conector branco, 3º fio de baixo p/ cima
⚠ Bloqueio por corte

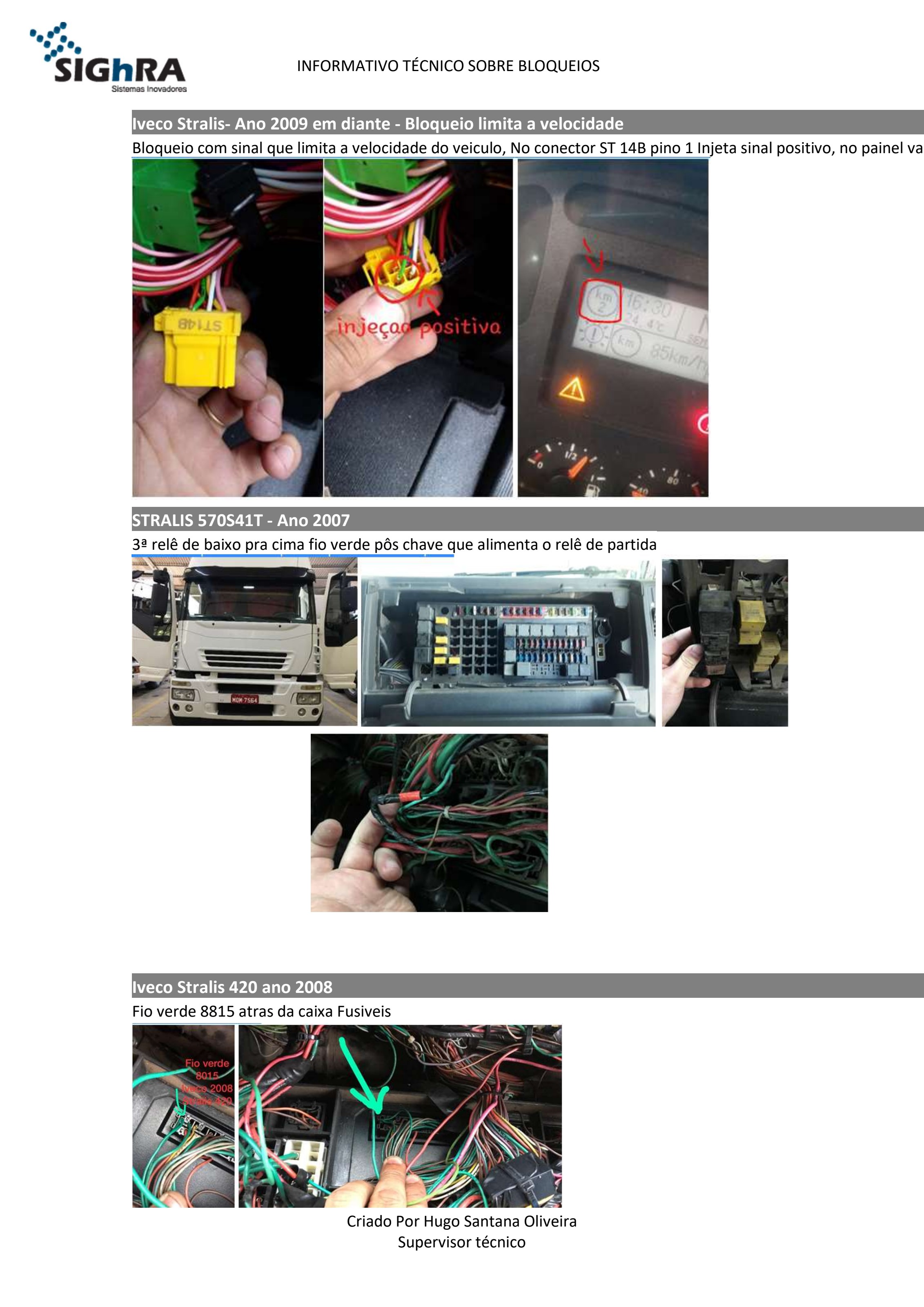

Stralis
2009 em diante
Cor do fio
Injeta sinal positivo — pino 1
Local
Conector ST 14B
⚠ Bloqueio especial — limita a velocidade
Stralis 570S41T
2007
Cor do fio
Verde pós-chave
Local
3º relê de baixo p/ cima — alimenta o relê de partida
Stralis 420
2008
Cor do fio
Verde — fio 8815
Local
Atrás da caixa de fusíveis
JAC
1 modelo

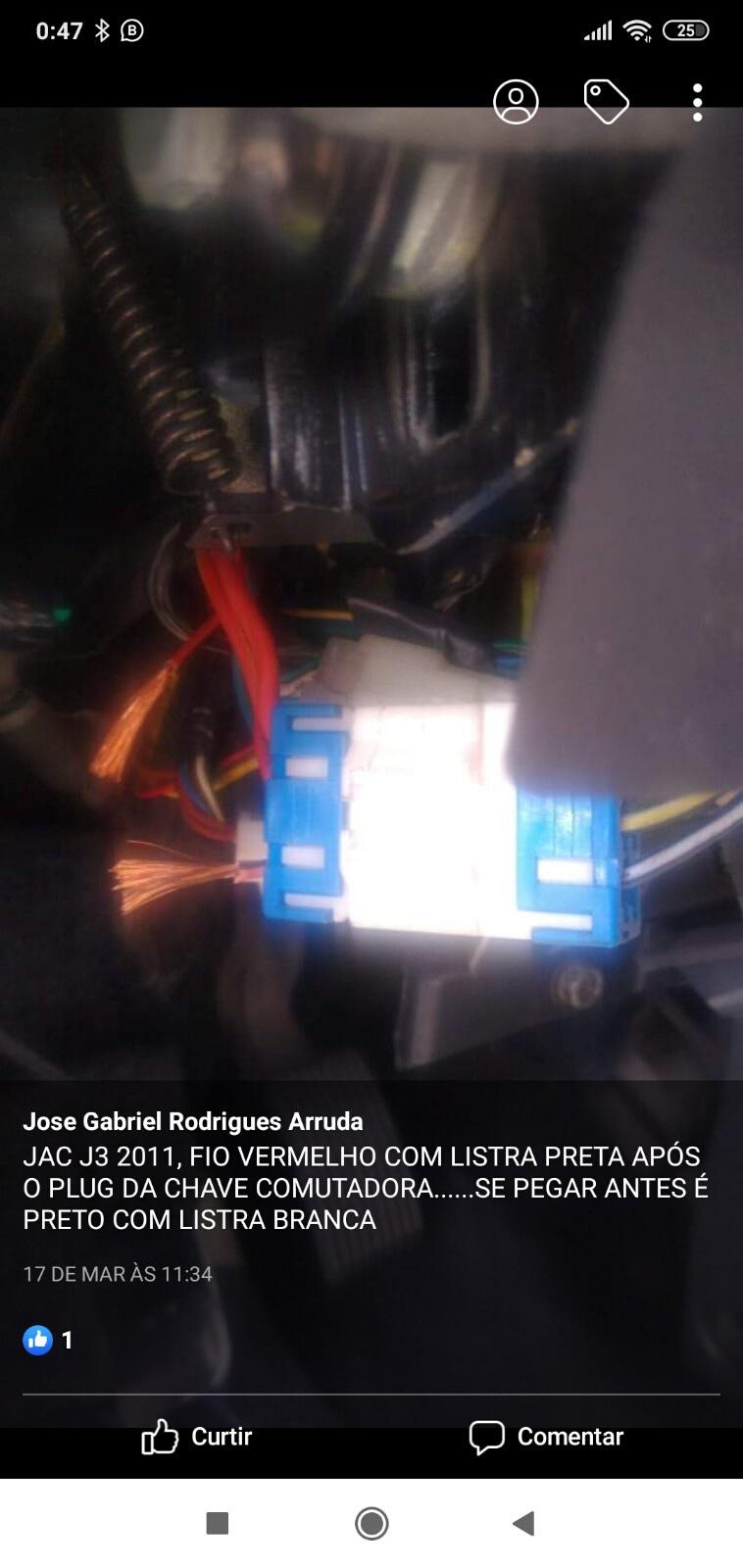

J3
2011
Cor do fio
Vermelho com listra preta (após o plug da comutadora)
Local
Após o plug da comutadora
⚠ Se pegar antes do plug: Preto com listra branca
Jeep
2 modelos

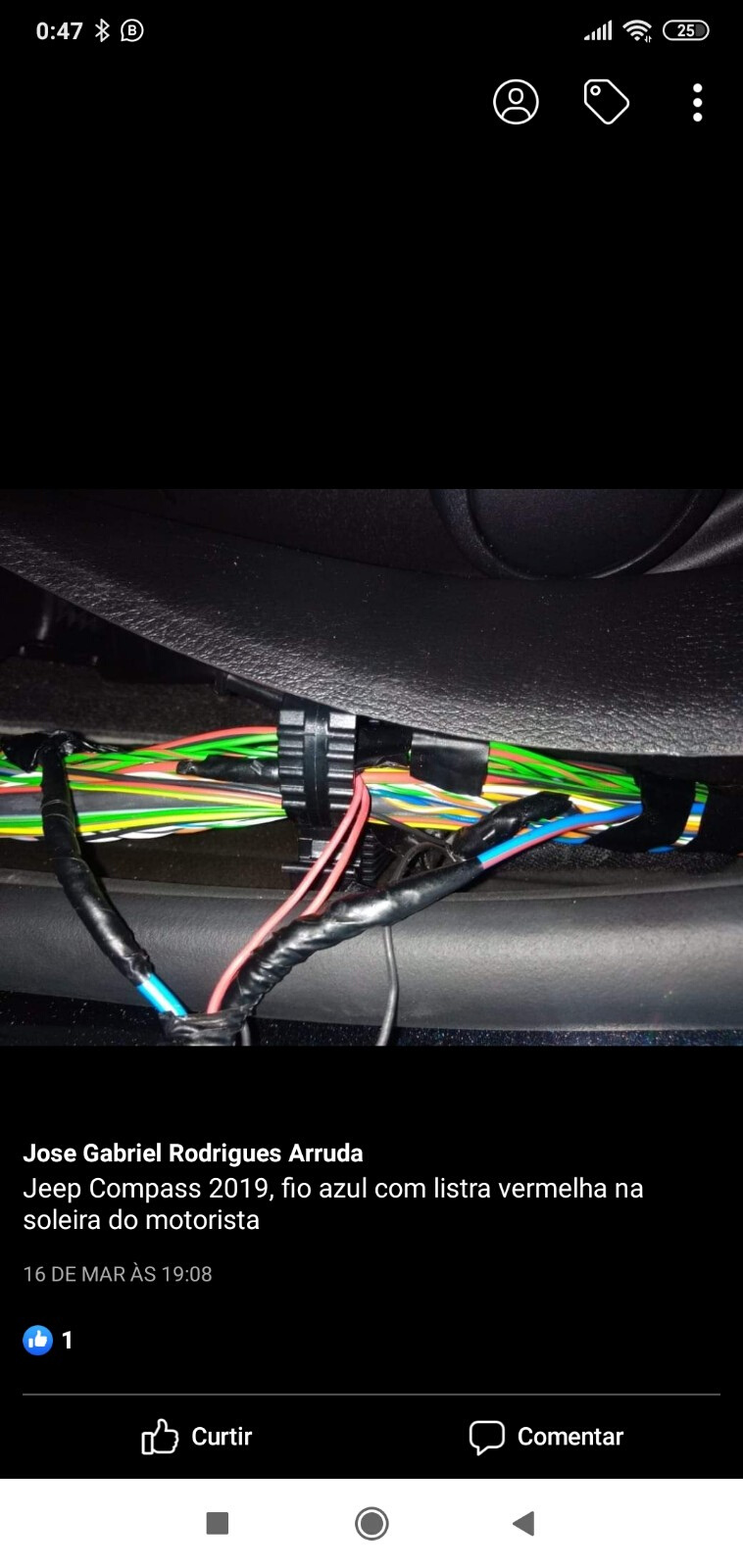

Compass
2019
Cor do fio
Azul com listra vermelha
Local
Soleira do motorista

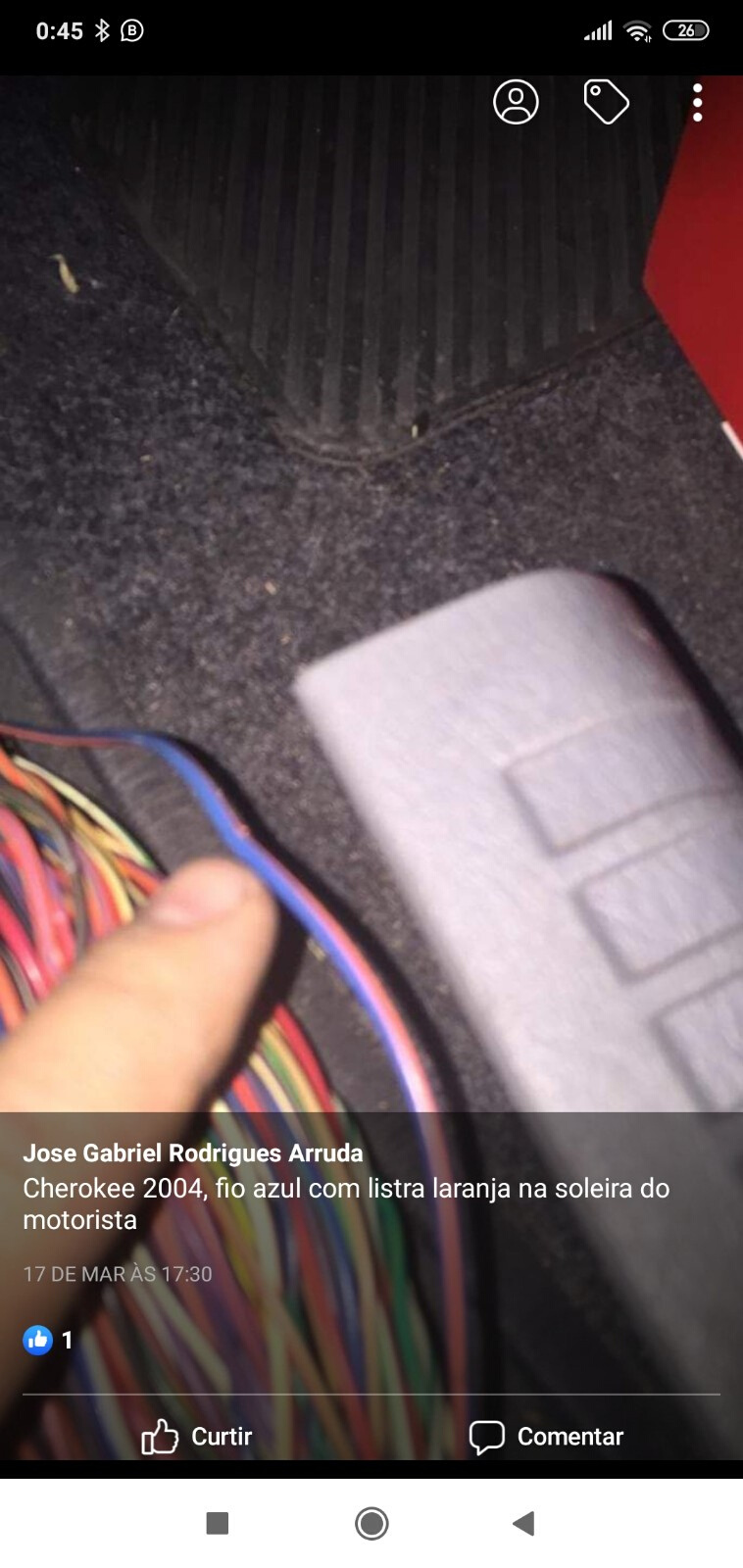

Cherokee
2004
Cor do fio
Azul com listra laranja
Local
Soleira do motorista
Kia
2 modelos

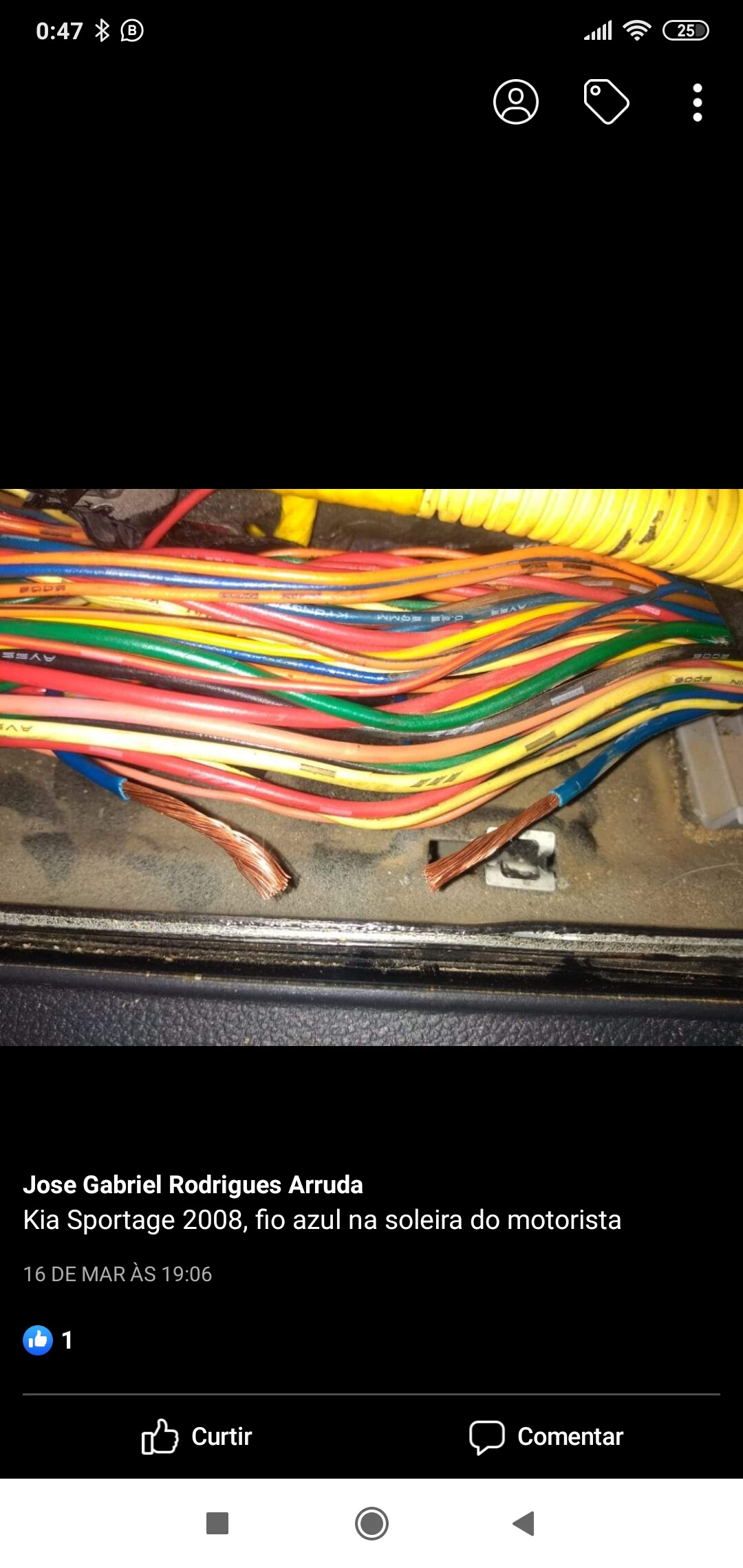

Sportage
2008
Cor do fio
Azul
Local
Soleira do motorista

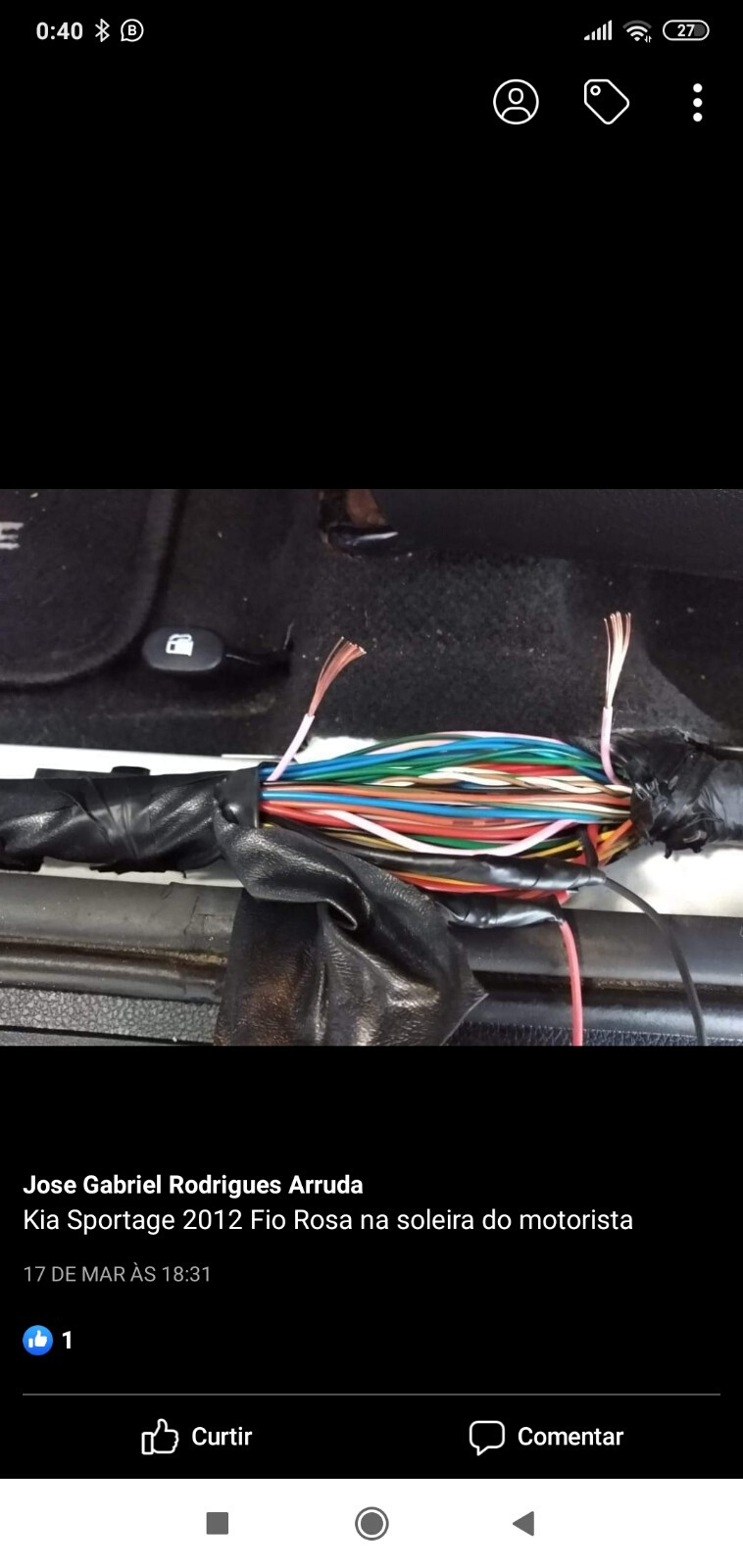

Sportage
2012
Cor do fio
Rosa
Local
Soleira do motorista
Lifan
1 modelo

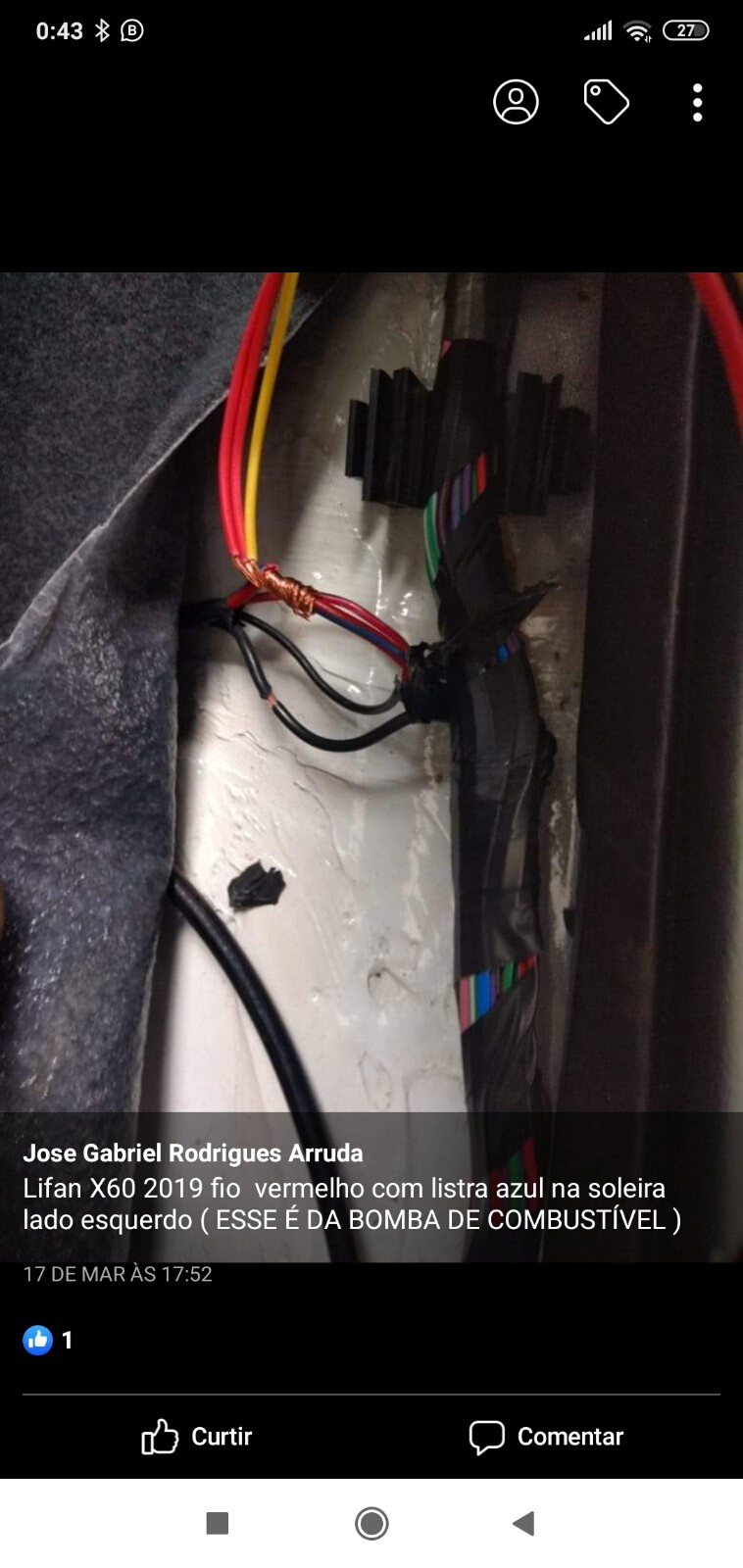

X60
2019
Cor do fio
Verificar na imagem
Local
Soleira do motorista
MAN
1 modelo

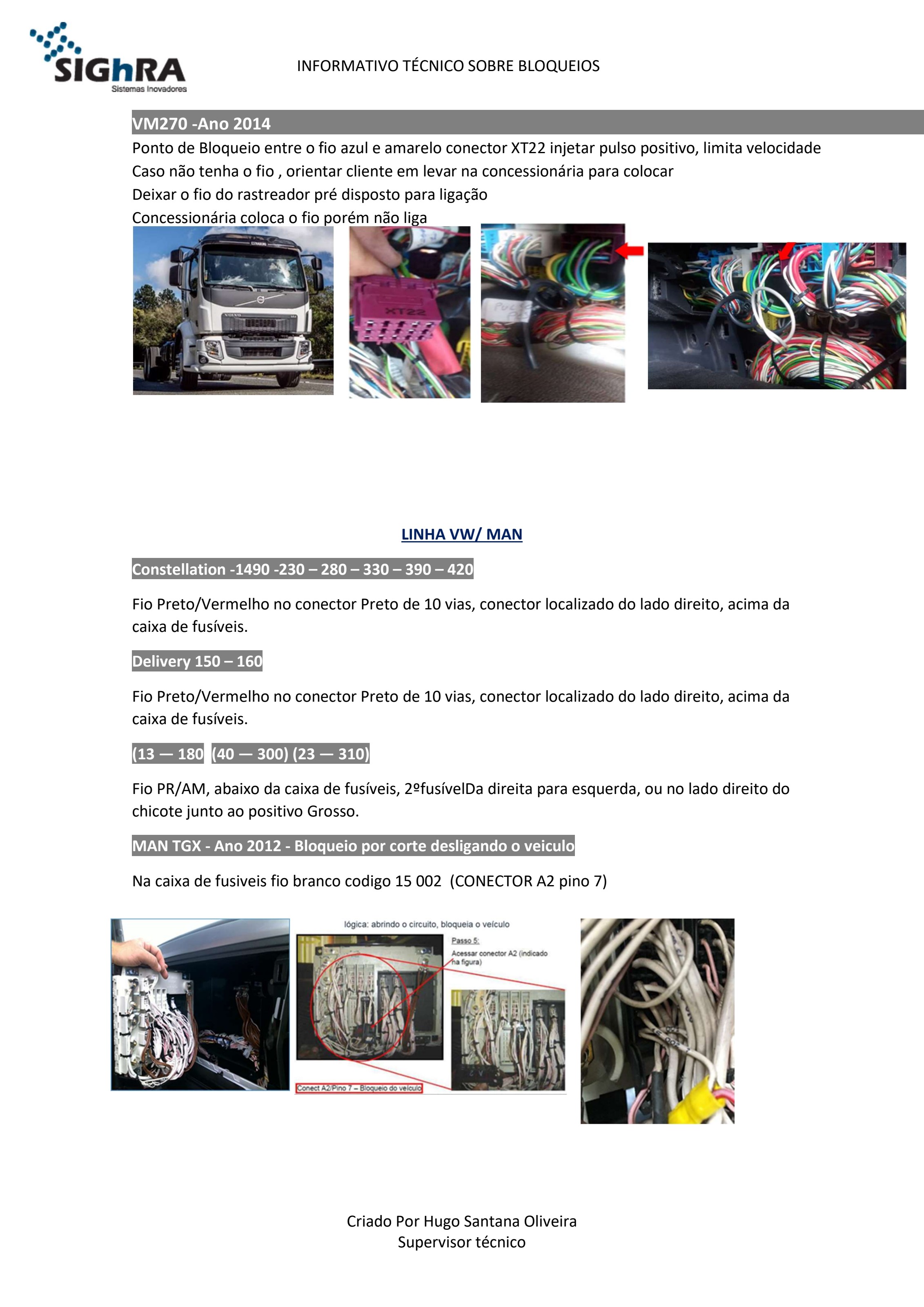

TGX
2012
Cor do fio
Branco — código 15 002
Local
Caixa de fusíveis — conector A2 pino 7
⚠ Bloqueio por corte desligando o veículo
Mazda
1 modelo

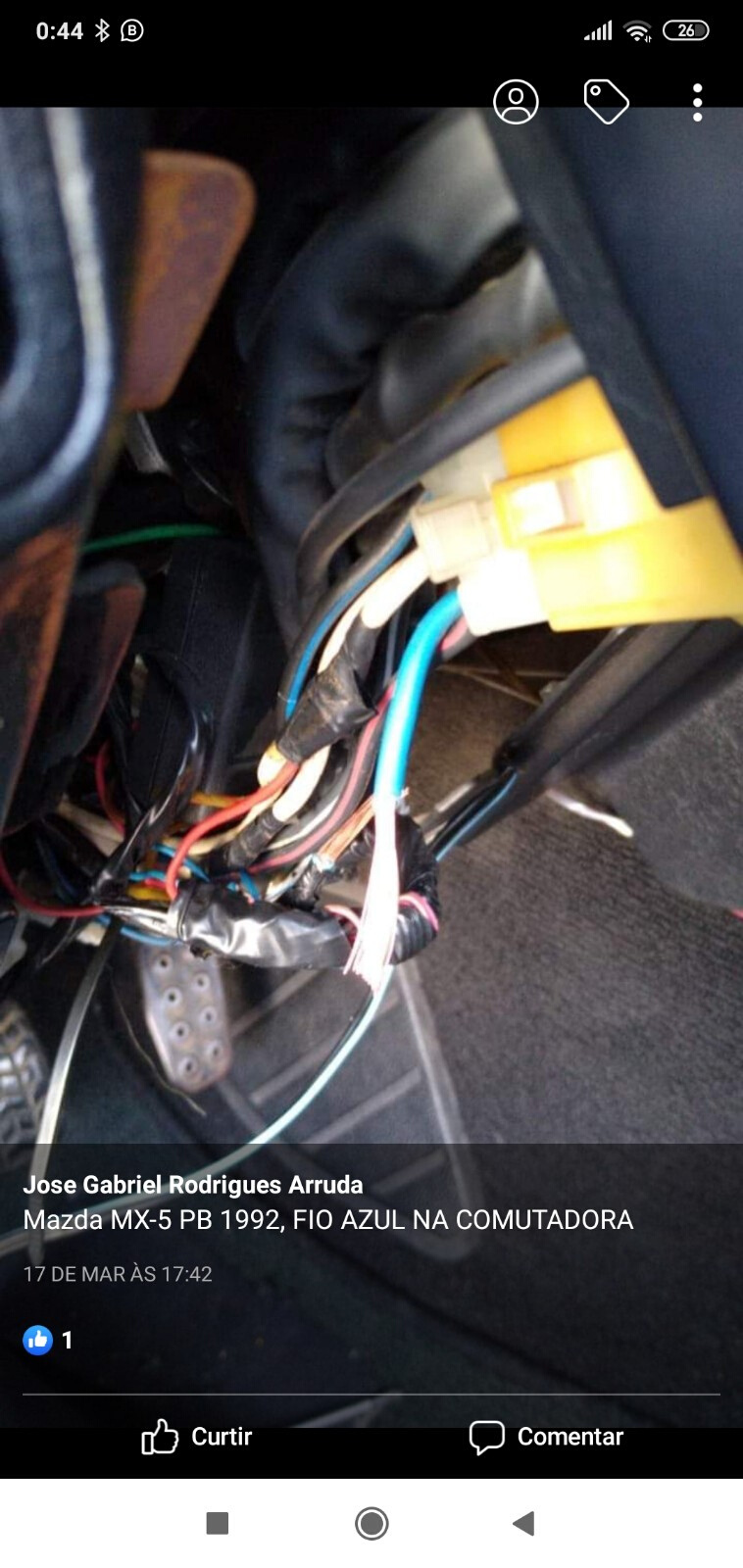

MX-5 PB
1992
Cor do fio
Azul
Local
Comutadora
Mercedes-Benz
34 modelos

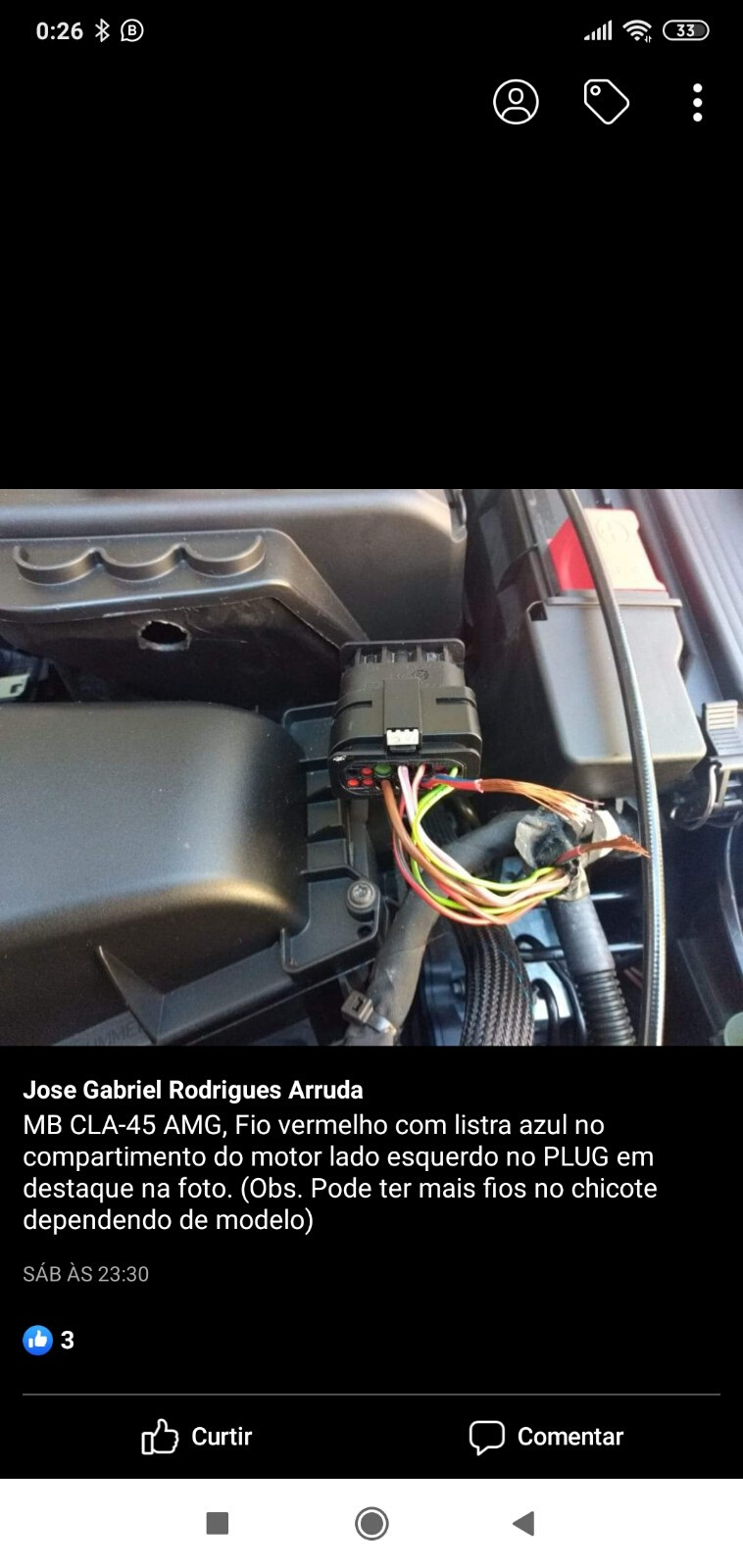

CLA-45 AMG
Cor do fio
Vermelho com listra azul
Local
Compartimento do motor, lado esquerdo (plug em destaque)

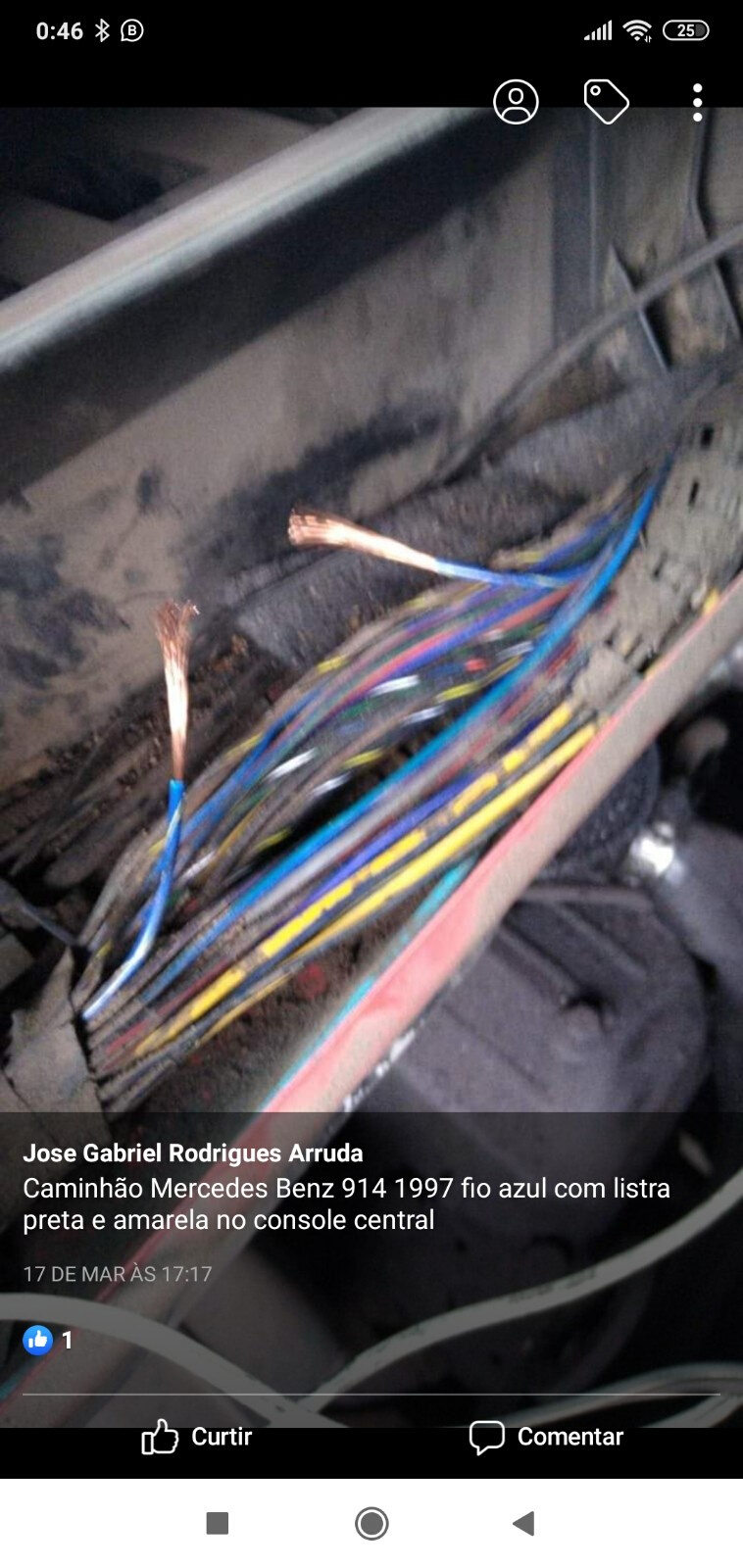

Caminhão 914
1997
Cor do fio
Azul com listras preta e amarela
Local
Console central

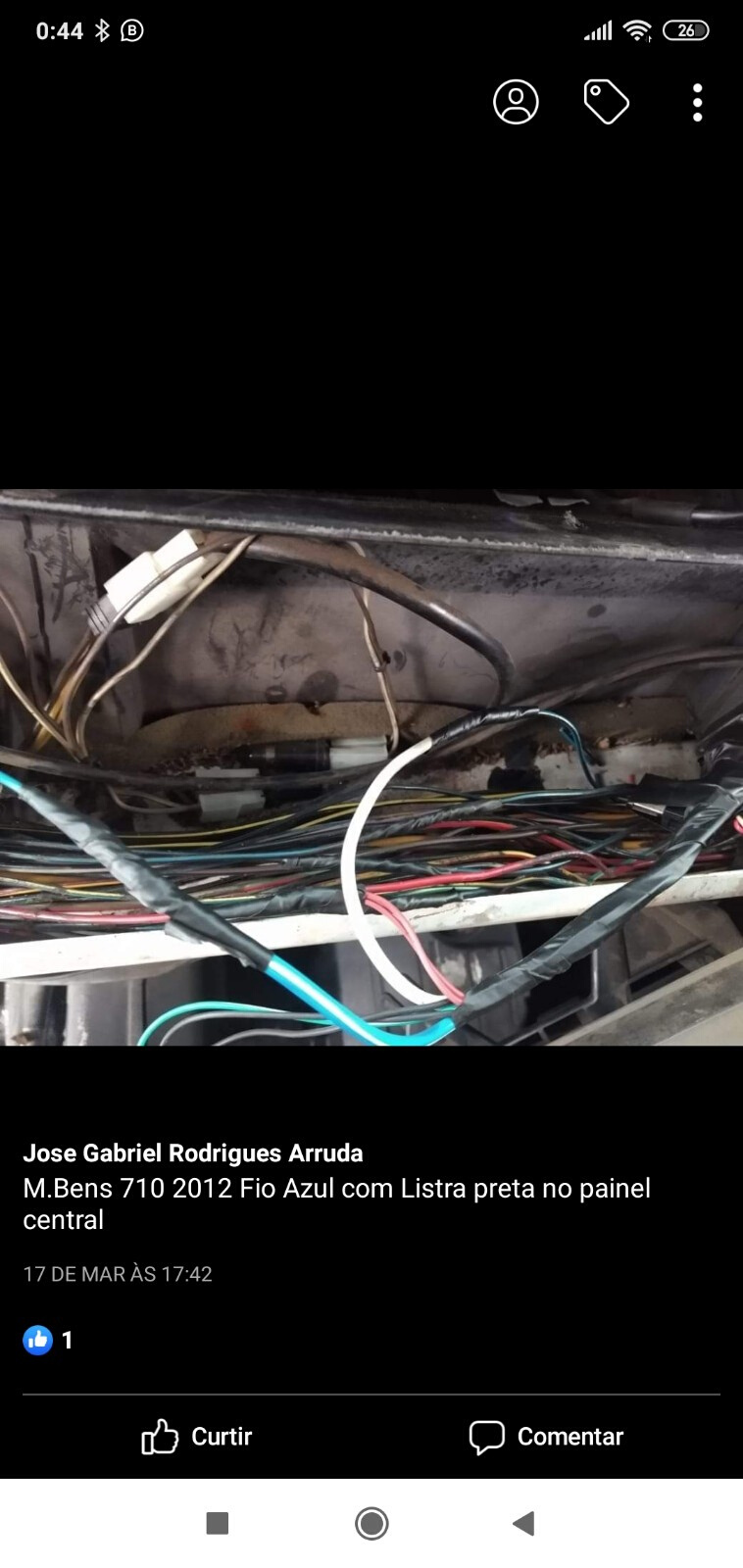

710
2012
Cor do fio
Azul com listra preta
Local
Painel central

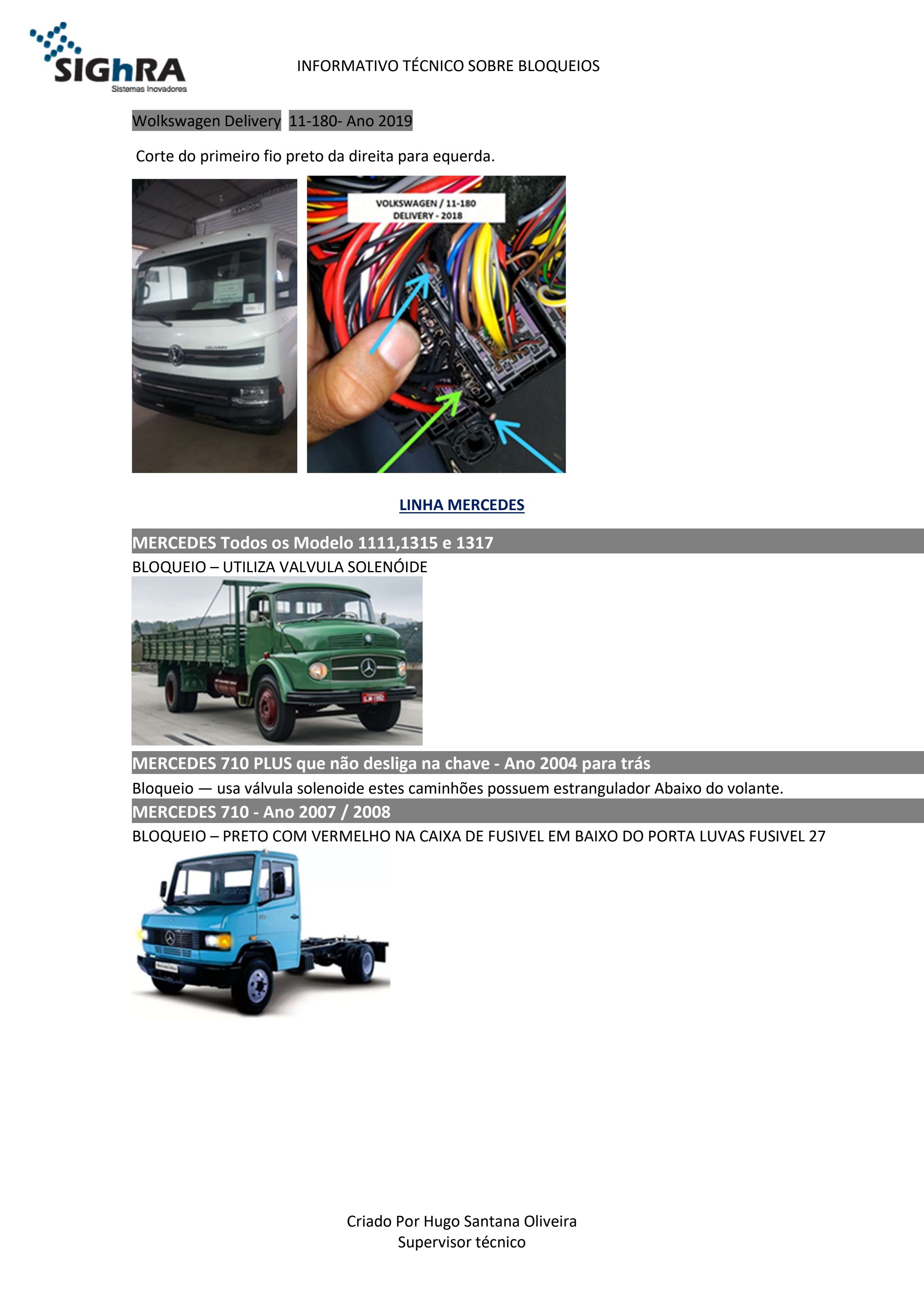

1111 / 1315 / 1317
Cor do fio
Válvula solenoide
Local
Bloqueio por válvula solenoide
710 Plus (não desliga na chave)
até 2004
Cor do fio
Válvula solenoide
Local
Estrangulador abaixo do volante
710
2007-2008
Cor do fio
Preto com vermelho
Local
Caixa de fusível embaixo do porta-luvas — fusível 27

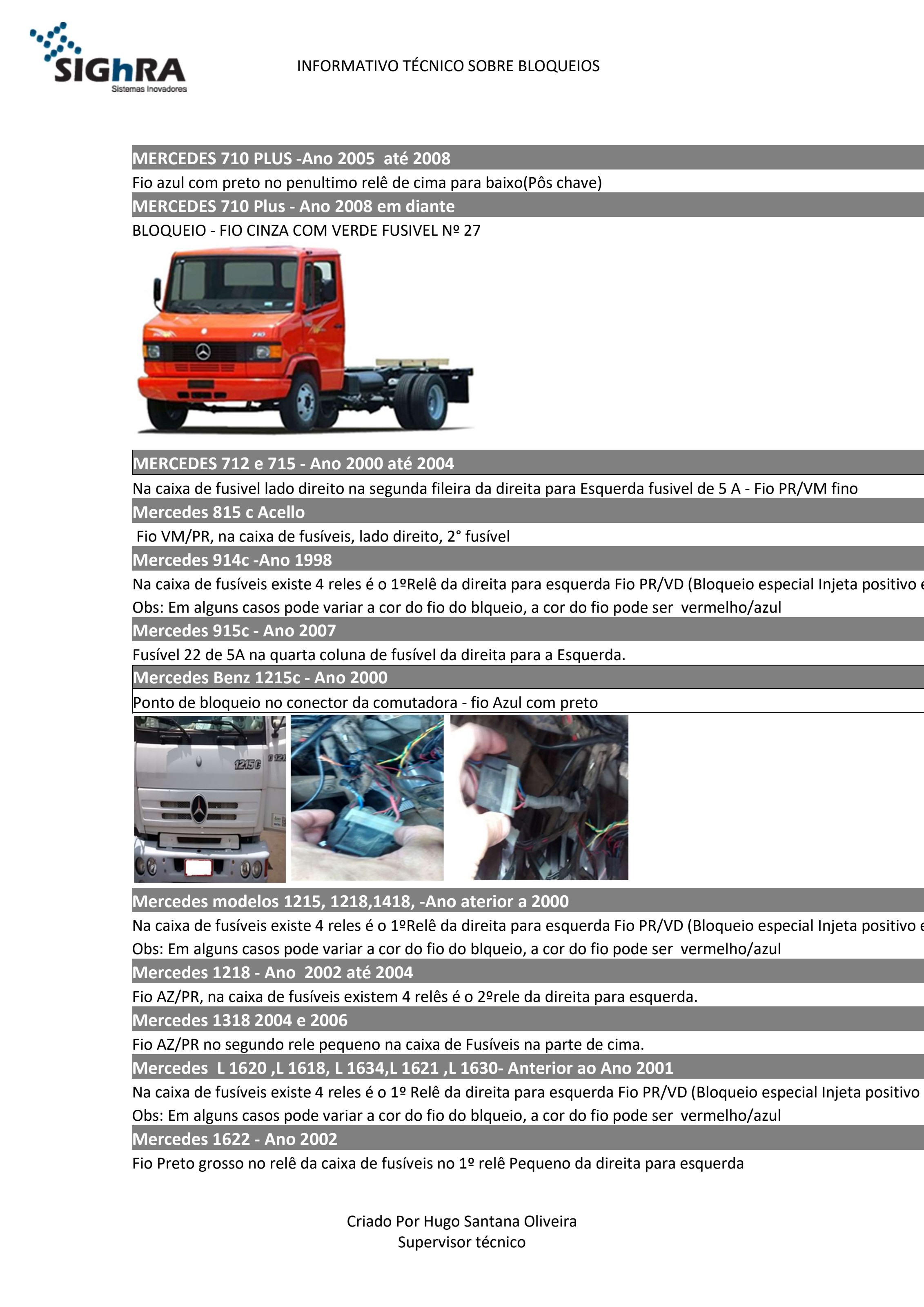

710 Plus
2005-2008
Cor do fio
Azul com preto (pós-chave)
Local
Penúltimo relê de cima p/ baixo
710 Plus
2008 em diante
Cor do fio
Cinza com verde
Local
Fusível nº 27
712 / 715
2000-2004
Cor do fio
Preto/Vermelho fino
Local
Caixa de fusível lado dir., 2ª fileira dir→esq — fusível de 5A
815c Acello
Cor do fio
Vermelho/Preto
Local
Caixa de fusíveis lado direito — 2º fusível
914c
1998
Cor do fio
Preto/Verde
Local
1º relê dir→esq (4 relês na caixa de fusíveis)
⚠ Bloqueio especial injeta positivo — só apaga com tambor de ar carregado. Pode variar para vermelho/azul.
915c
2007
Cor do fio
Fusível 22 de 5A
Local
4ª coluna de fusível dir→esq
1215c
2000
Cor do fio
Azul com preto
Local
Conector da comutadora
1215 / 1218 / 1418
anterior a 2000
Cor do fio
Preto/Verde
Local
1º relê dir→esq (4 relês)
⚠ Pode variar para vermelho/azul
1218
2002-2004
Cor do fio
Azul/Preto
Local
2º relê dir→esq (4 relês)
1318
2004-2006
Cor do fio
Azul/Preto
Local
2º relê pequeno na parte de cima da caixa de fusíveis
L 1620 / L 1618 / L 1634 / L 1621 / L 1630
anterior a 2001
Cor do fio
Preto/Verde
Local
1º relê dir→esq (4 relês)
⚠ Pode variar para vermelho/azul
1622
2002
Cor do fio
Preto grosso
Local
1º relê pequeno dir→esq (relê da caixa de fusível)

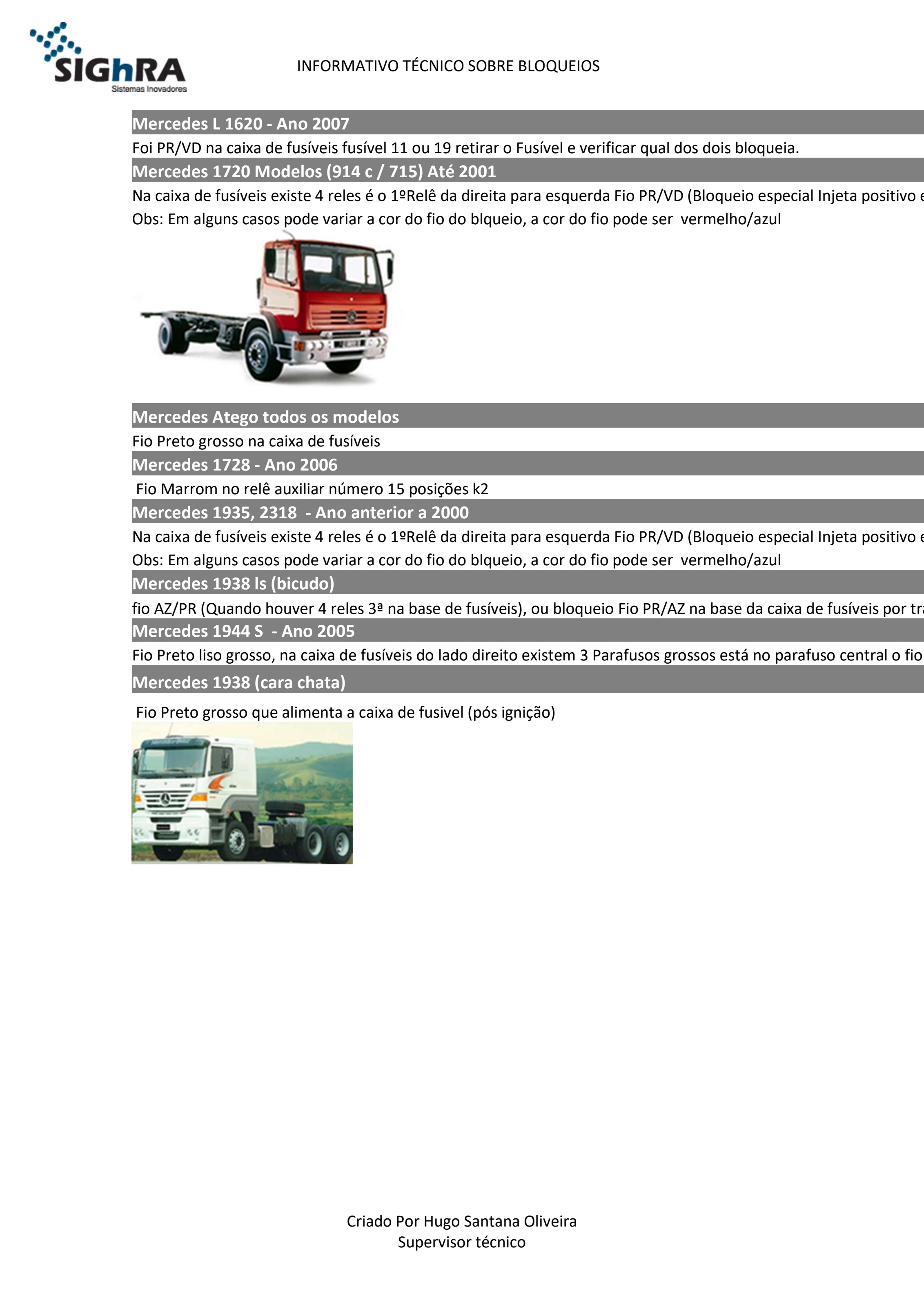

L 1620
2007
Cor do fio
Preto/Verde
Local
Caixa de fusível — fusível 11 ou 19 (verificar qual bloqueia)
1720 (914c / 715)
até 2001
Cor do fio
Preto/Verde
Local
1º relê dir→esq
⚠ Injeta positivo — precisa de tambor de ar bem carregado
Atego (todos os modelos)
Cor do fio
Preto grosso
Local
Caixa de fusíveis
1728
2006
Cor do fio
Marrom
Local
Relê auxiliar nº 15 — posições k2
1935 / 2318
anterior a 2000
Cor do fio
Preto/Verde
Local
1º relê dir→esq (4 relês)
⚠ Pode variar para vermelho/azul
1938 LS (Bicudo)
Cor do fio
Azul/Preto ou Preto/Azul
Local
3º relê da base de fusíveis (quando houver 4 relês) ou por trás da base
1944 S
2005
Cor do fio
Preto liso grosso
Local
Caixa de fusíveis lado direito — parafuso central (3 parafusos grossos)
1938 (Cara Chata)
Cor do fio
Preto grosso (pós-ignição)
Local
Alimentação da caixa de fusível

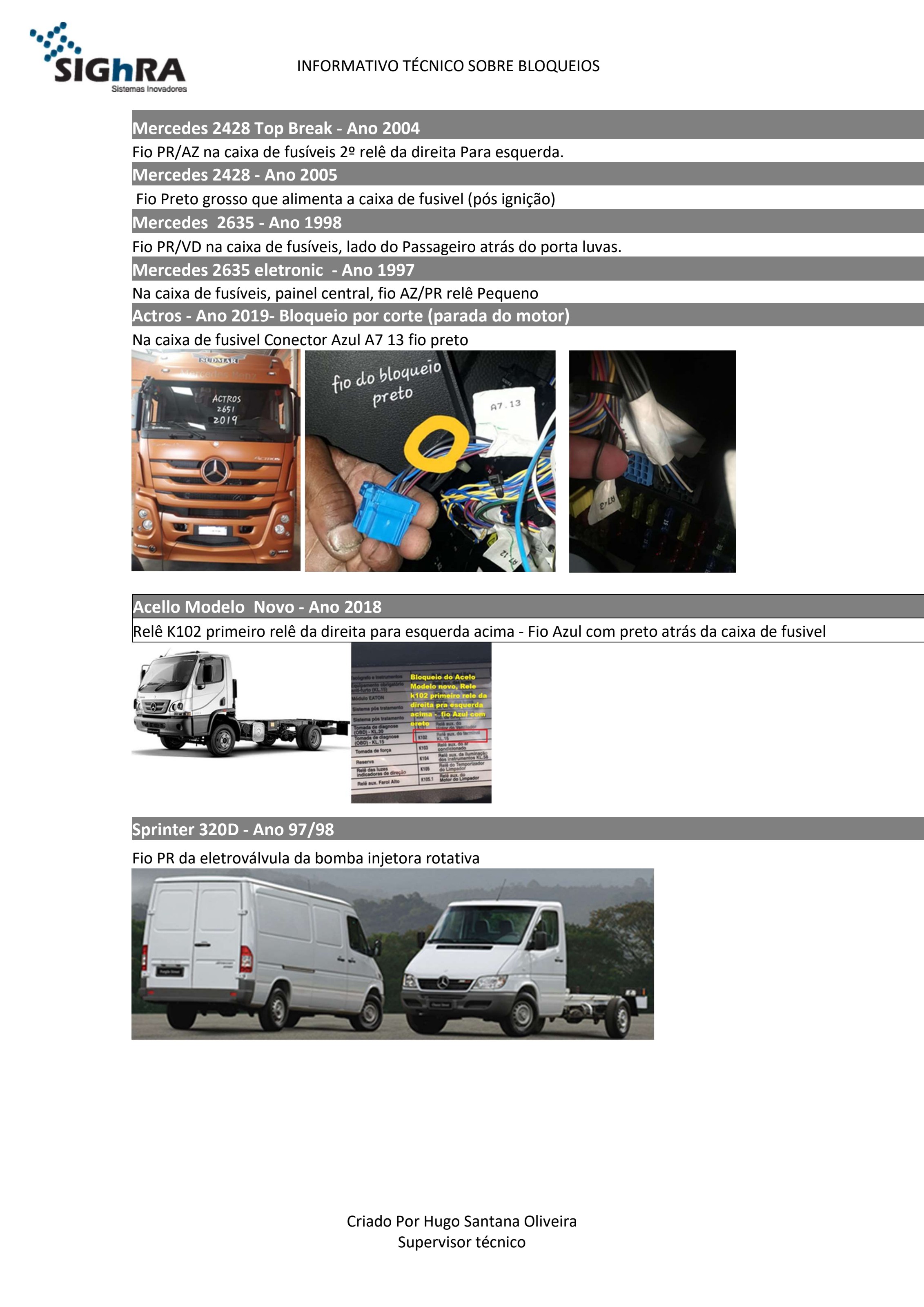

2428 Top Break
2004
Cor do fio
Preto/Azul
Local
2º relê dir→esq da caixa de fusíveis
2428
2005
Cor do fio
Preto grosso (pós-ignição)
Local
Alimentação da caixa de fusível
2635
1998
Cor do fio
Preto/Verde
Local
Caixa de fusível lado do passageiro atrás do porta-luvas
2635 Eletronic
1997
Cor do fio
Azul/Preto
Local
Painel central — relê pequeno na caixa de fusível
Actros 2651
2019
Cor do fio
Preto
Local
Caixa de fusível — conector azul A7.13
⚠ Bloqueio por corte (parada do motor)
Acello (Modelo Novo)
2018
Cor do fio
Azul com preto
Local
Atrás da caixa de fusível — relê K102 (1º dir→esq acima)
Sprinter 320D
1997-1998
Cor do fio
Preto
Local
Eletroválvula da bomba injetora rotativa
Sprinter 515 CDI (modelo novo)
Cor do fio
Vermelho com listra verde
Local
Chicote principal que passa pelo meio do veículo
Mitsubishi
2 modelos

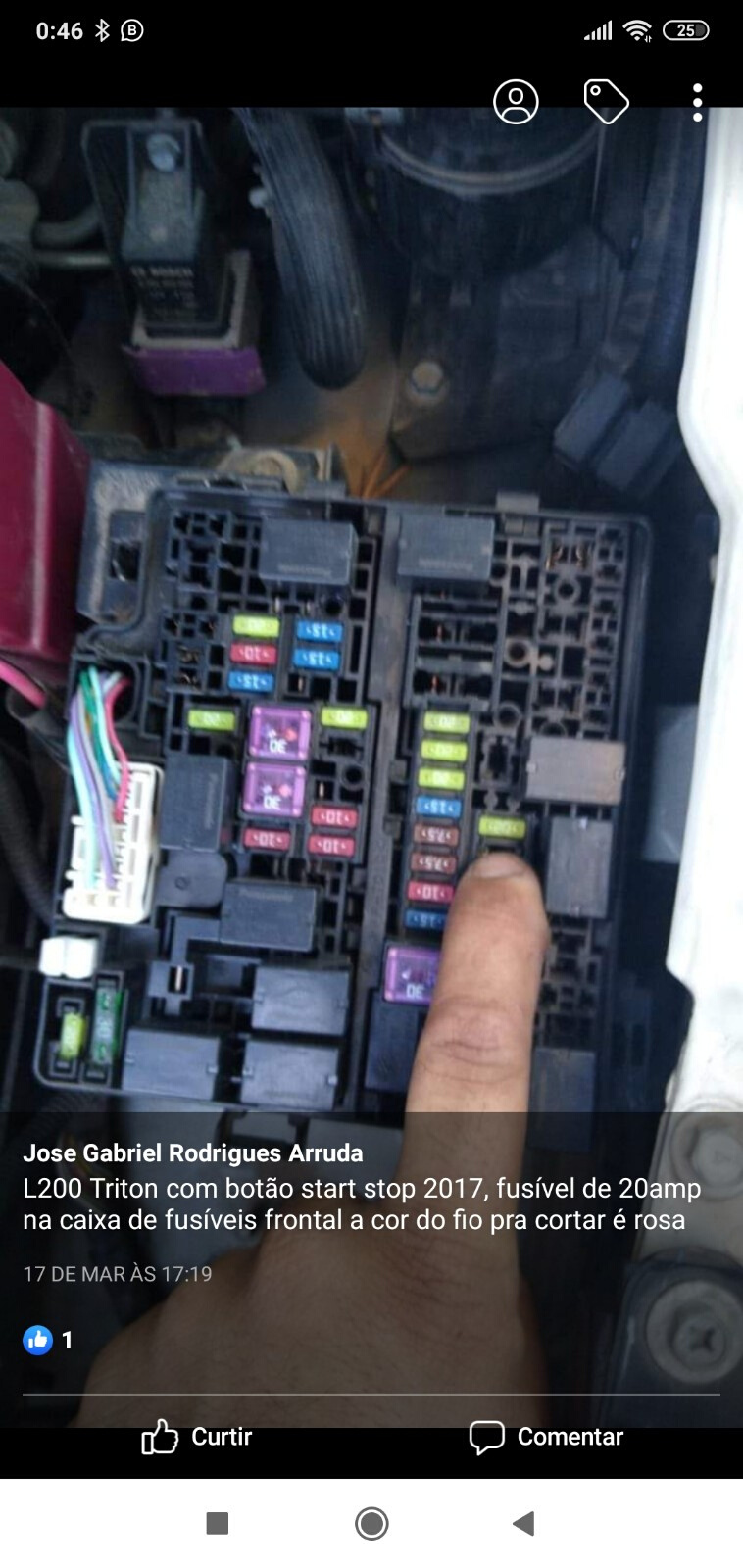

L200 Triton (Start/Stop)
2017
Cor do fio
Rosa
Local
Fusível 20A na caixa de fusíveis frontal

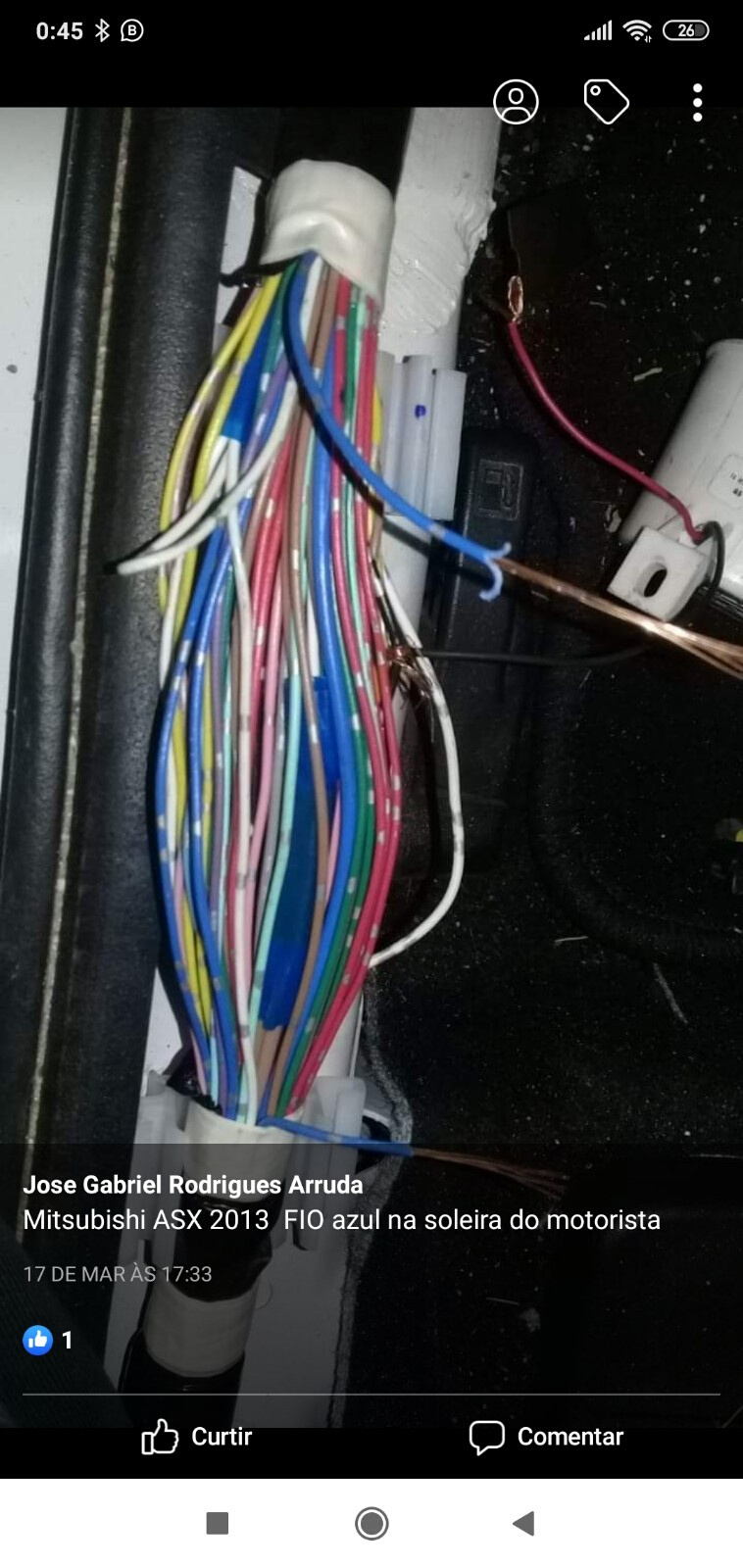

ASX
2013
Cor do fio
Azul
Local
Soleira do motorista
Nissan
1 modelo

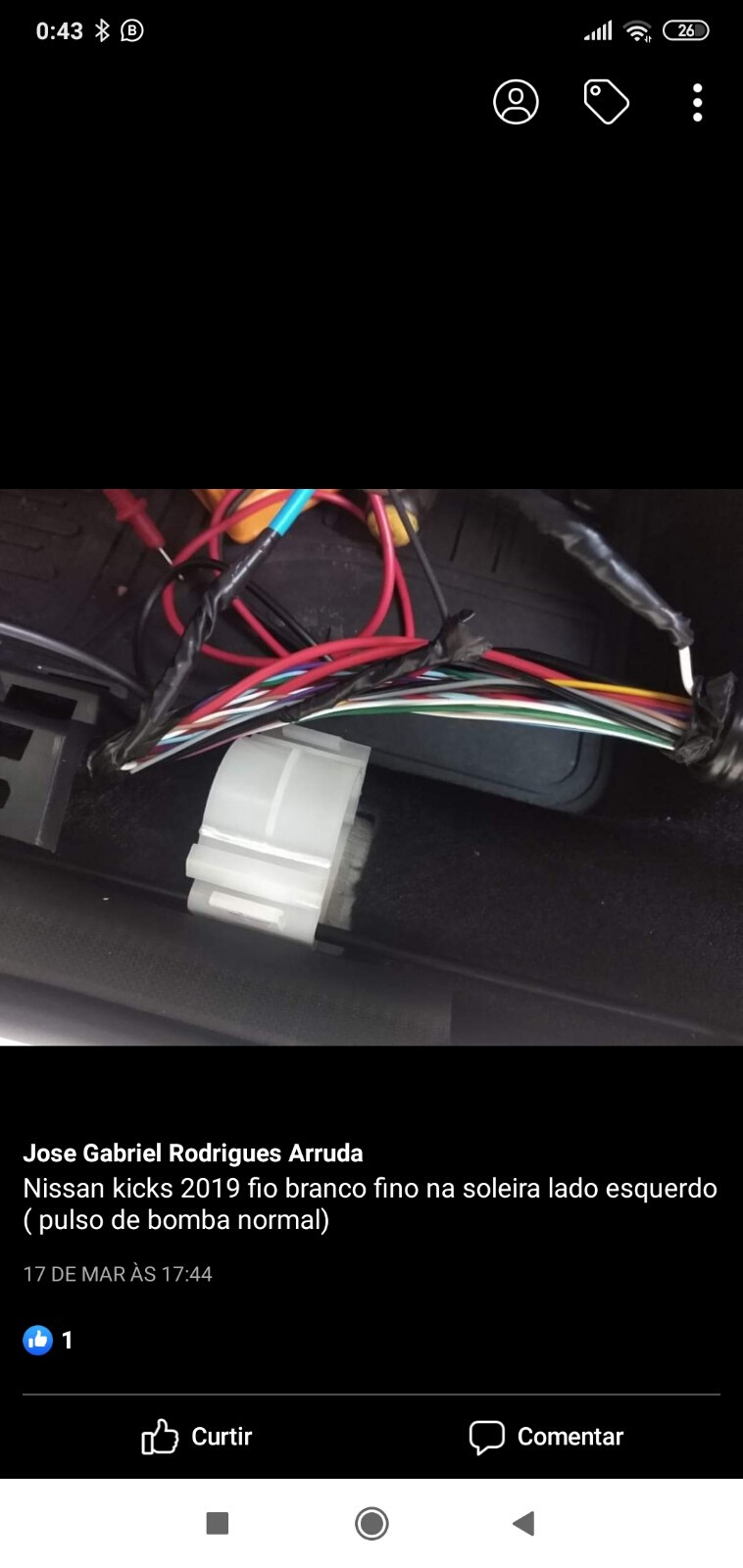

Kicks
2019
Cor do fio
Branco fino
Local
Soleira lado esquerdo
⚠ Pulso de bomba normal
Renault
3 modelos

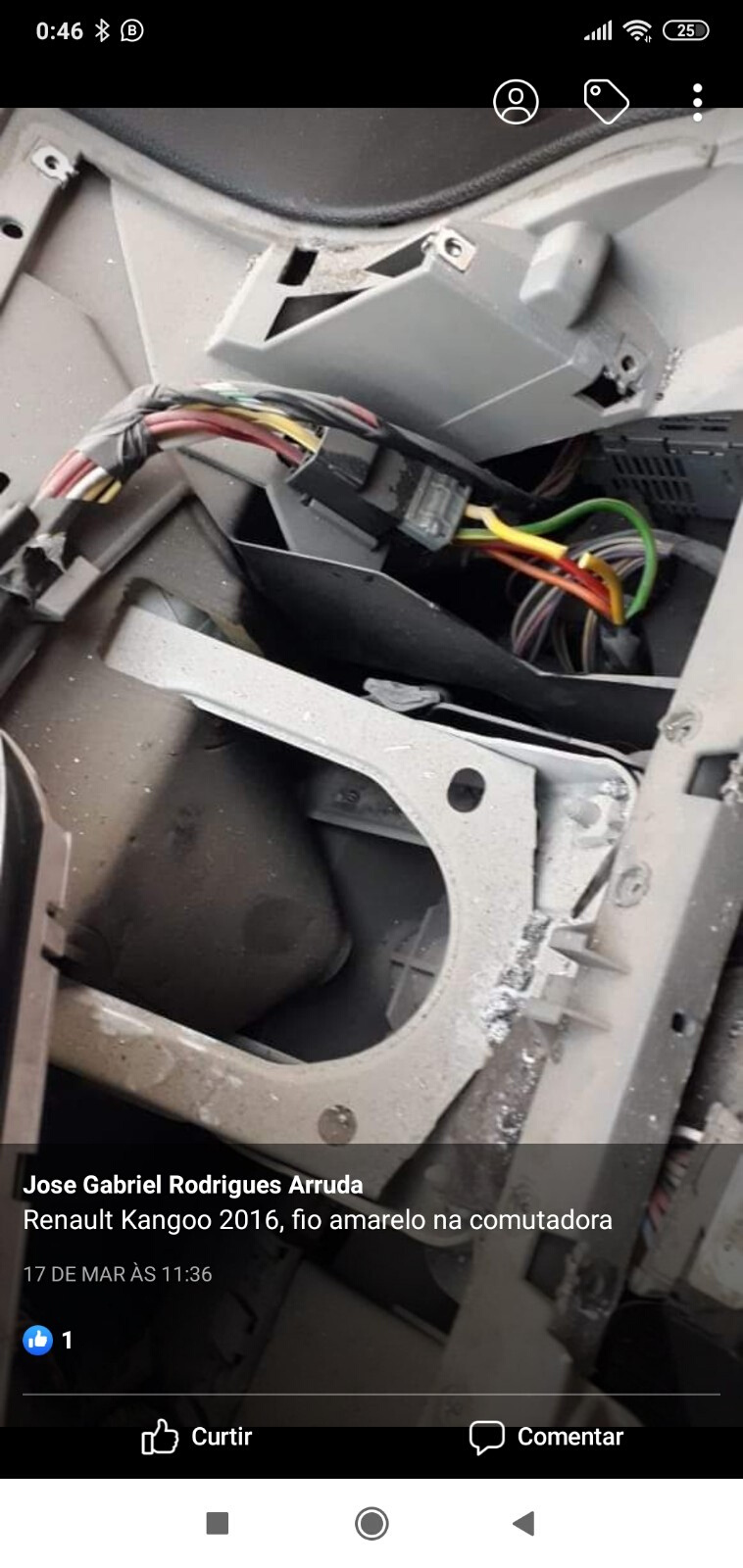

Kangoo
2016
Cor do fio
Amarelo
Local
Comutadora

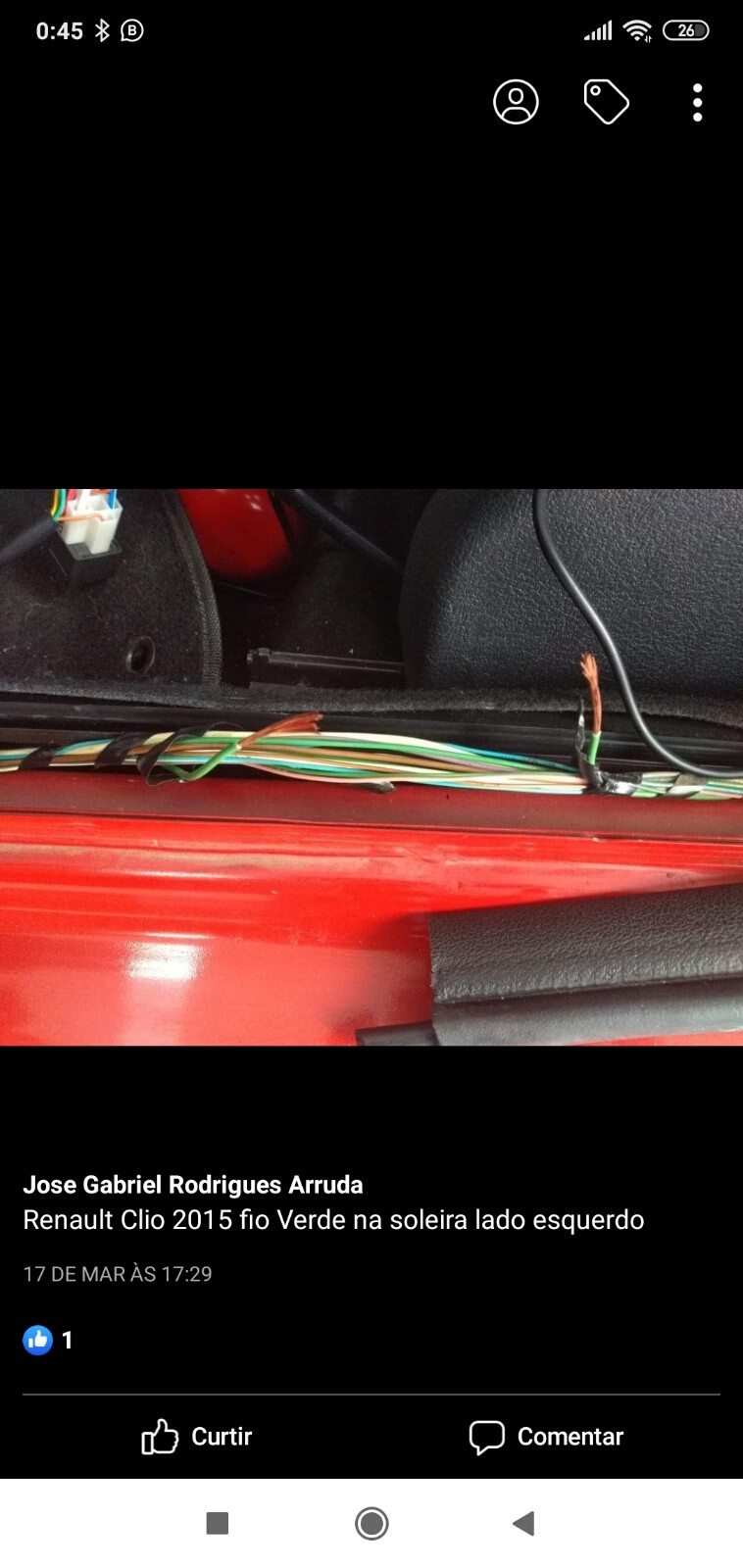

Clio
2015
Cor do fio
Verde
Local
Soleira lado esquerdo

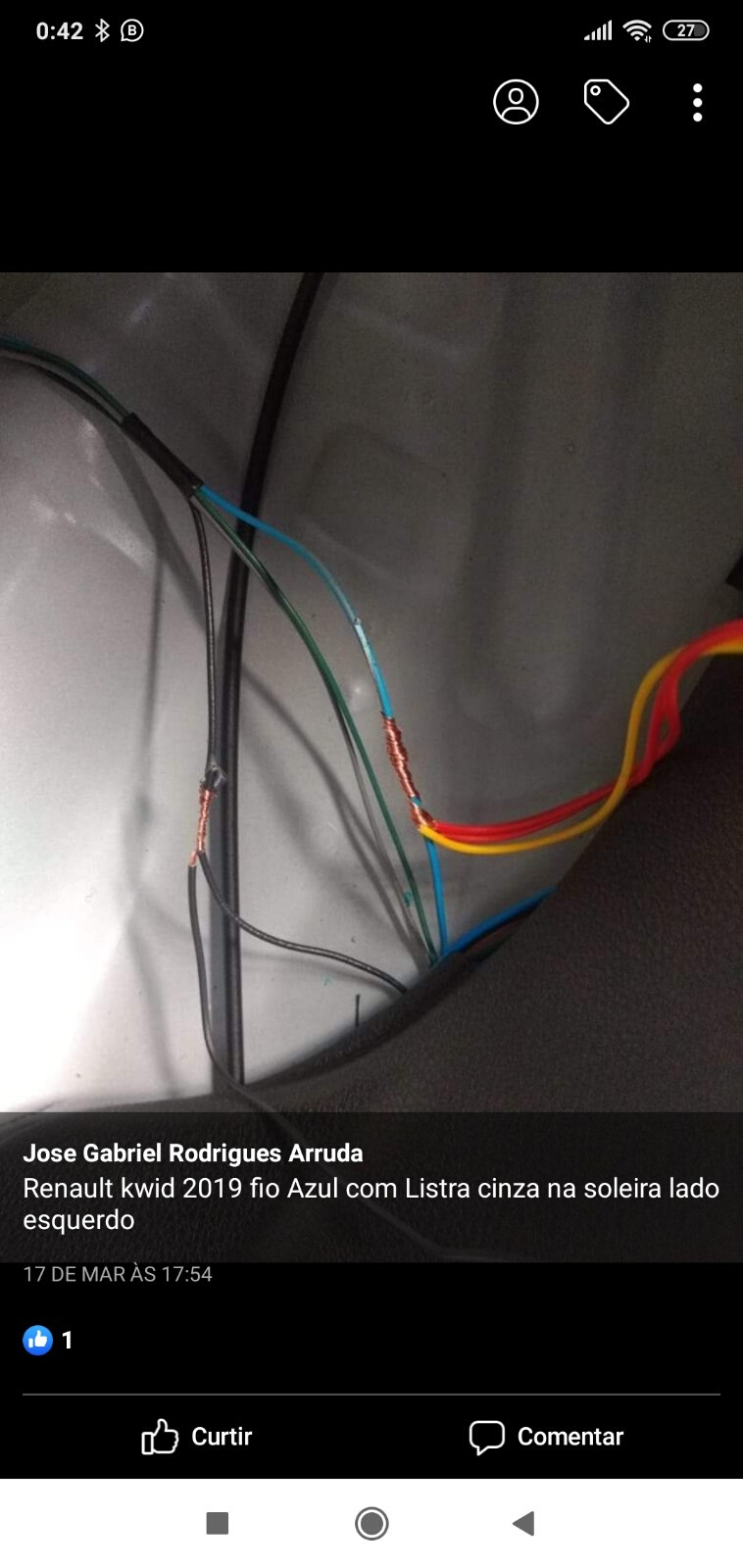

Kwid
2019
Cor do fio
Azul com listra cinza
Local
Soleira lado esquerdo

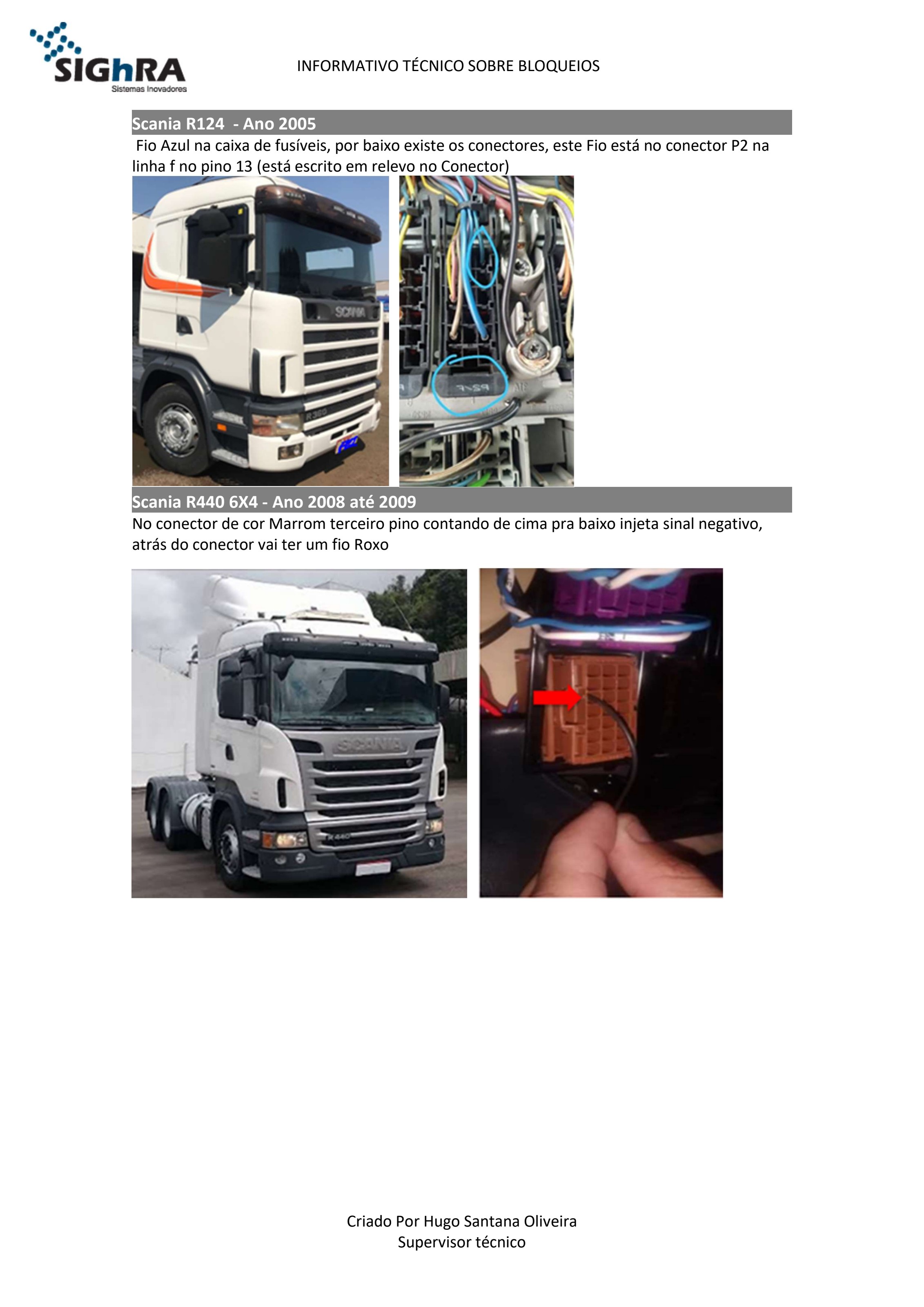

Scania
5 modelos

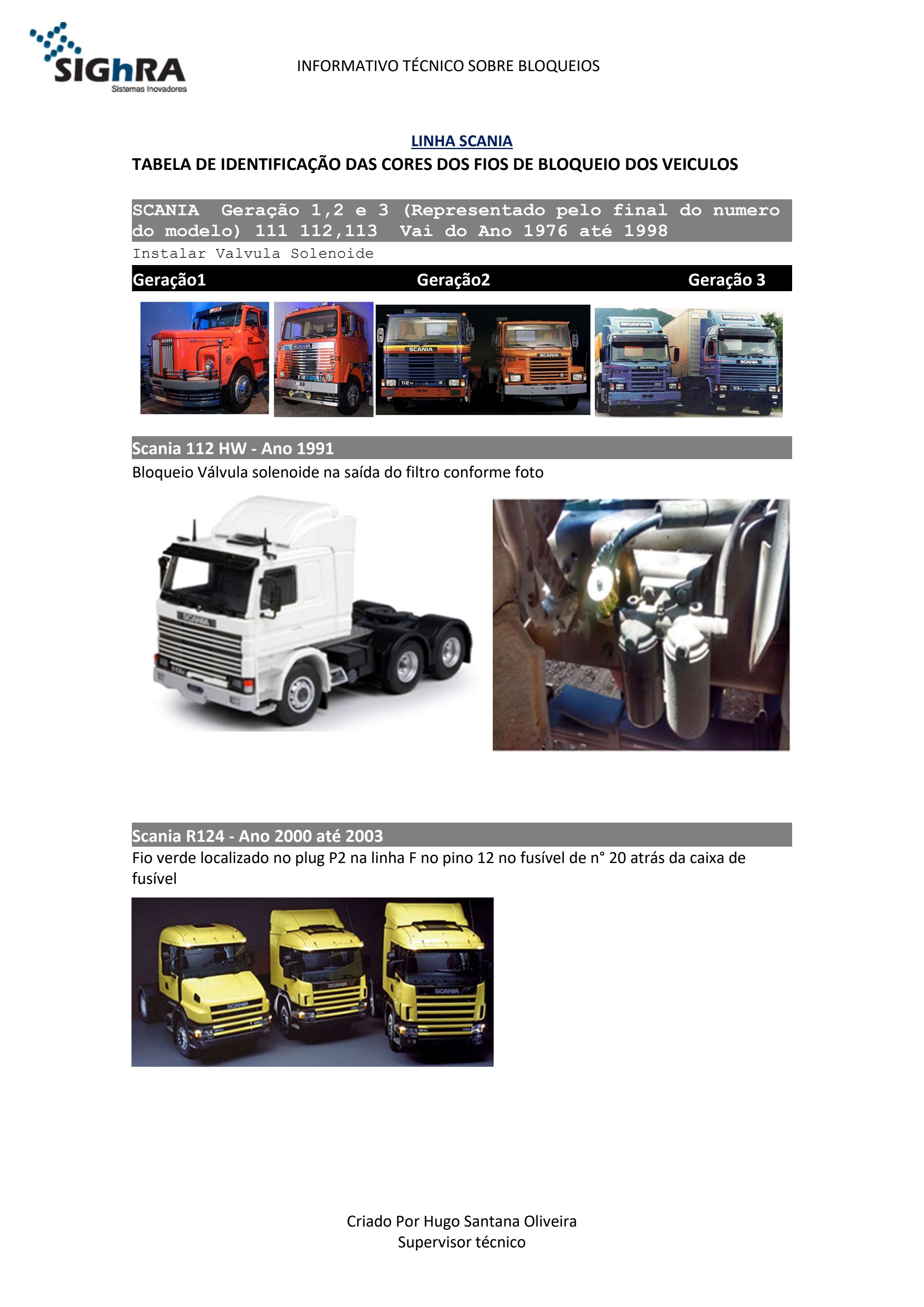

112 HW
1991
Cor do fio
Válvula solenoide
Local
Saída do filtro (instalar válvula solenoide)
R124
2000-2003
Cor do fio
Verde
Local
Plug P2, linha F, pino 12 — fusível 20, atrás da caixa de fusível
R124
2005
Cor do fio
Azul
Local
Caixa de fusíveis — conector P2, linha F, pino 13 (relevo no conector)
R440 6x4
2008-2009
Cor do fio
Roxo (injeta negativo)
Local
Conector marrom — 3º pino de cima p/ baixo

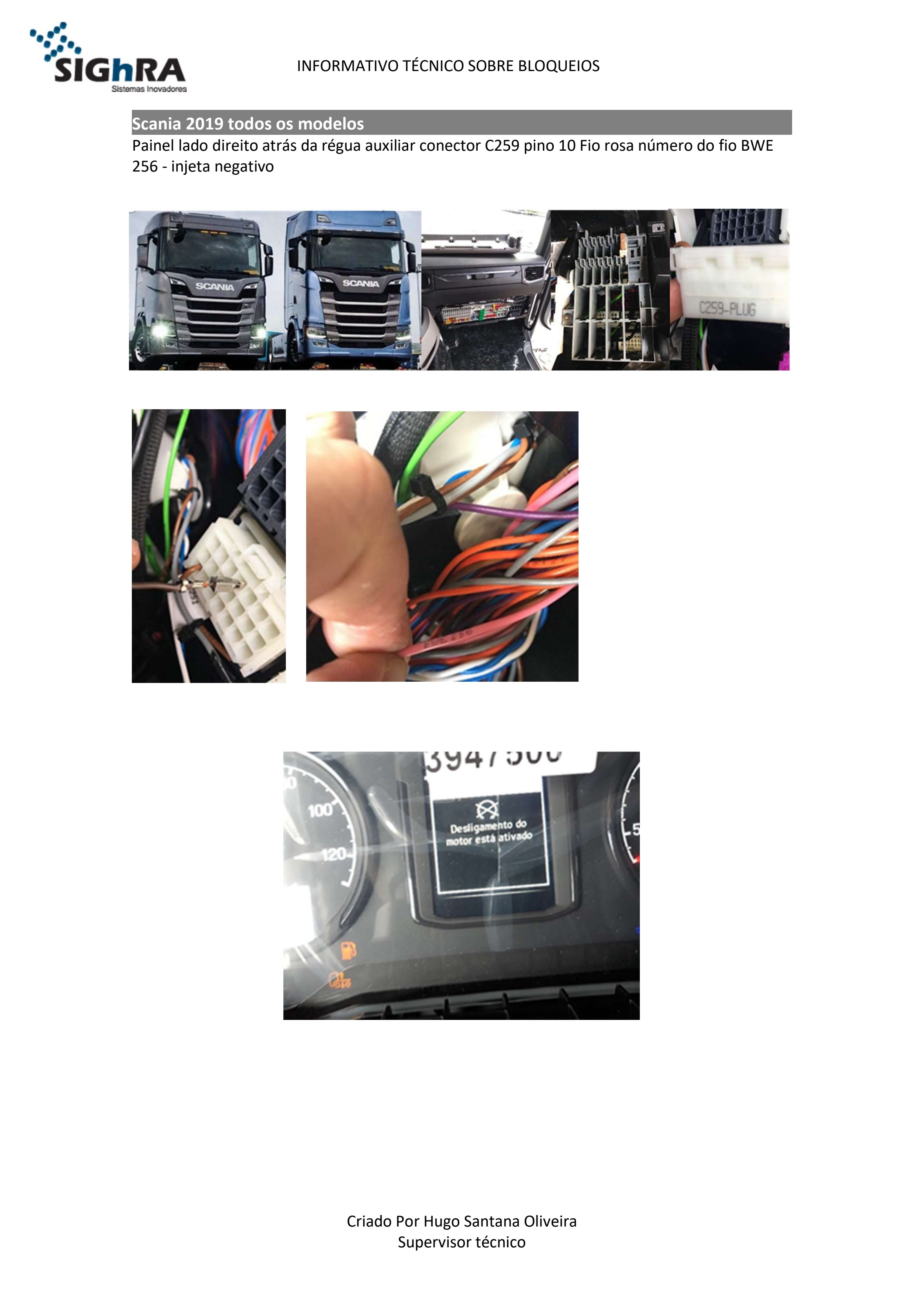

Todos os modelos
2019
Cor do fio
Rosa — fio BWE 256 (injeta negativo)
Local
Painel lado direito, atrás da régua auxiliar — conector C259 pino 10
Suzuki
1 modelo

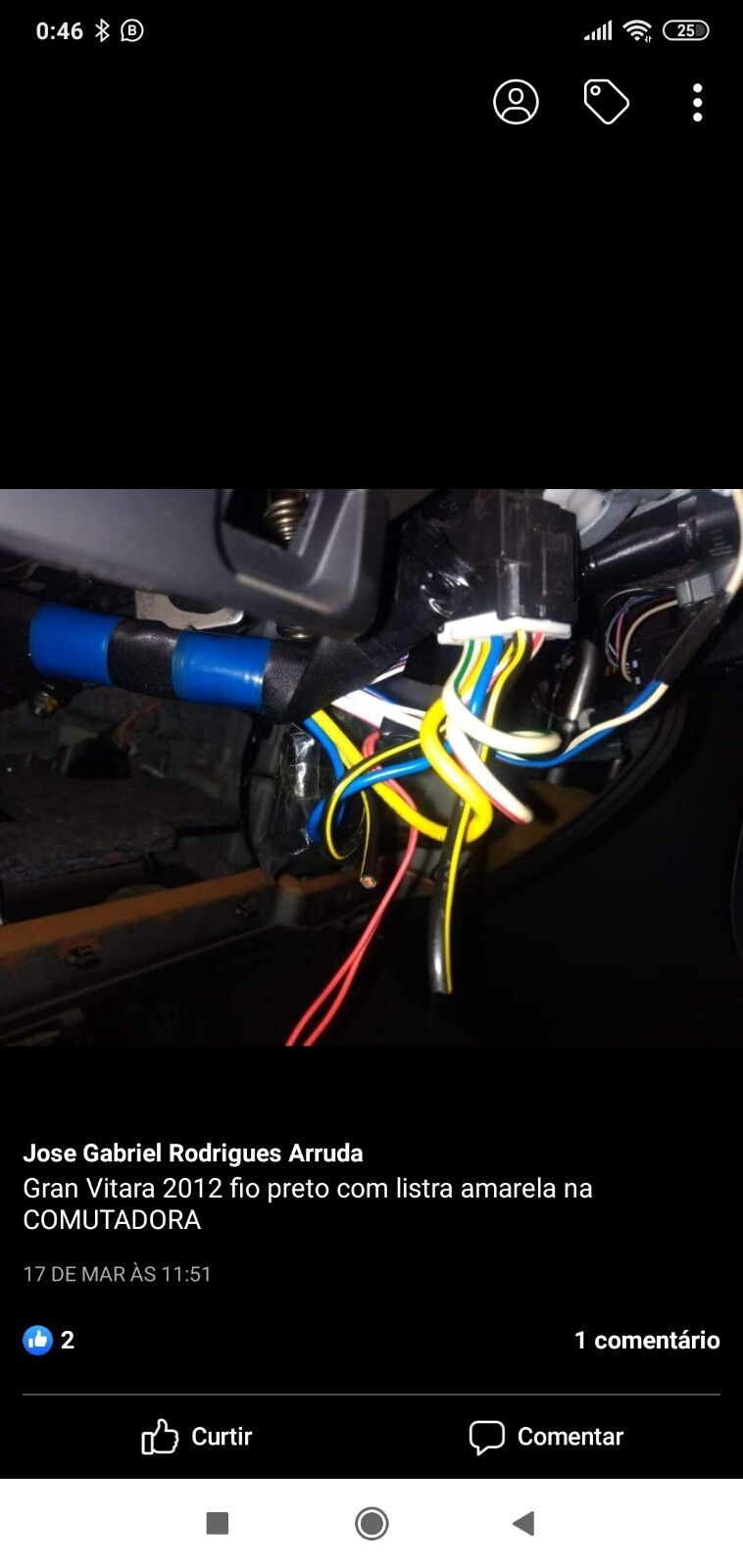

Grand Vitara
2012
Cor do fio
Preto com listra amarela
Local
Comutadora
Toyota
3 modelos

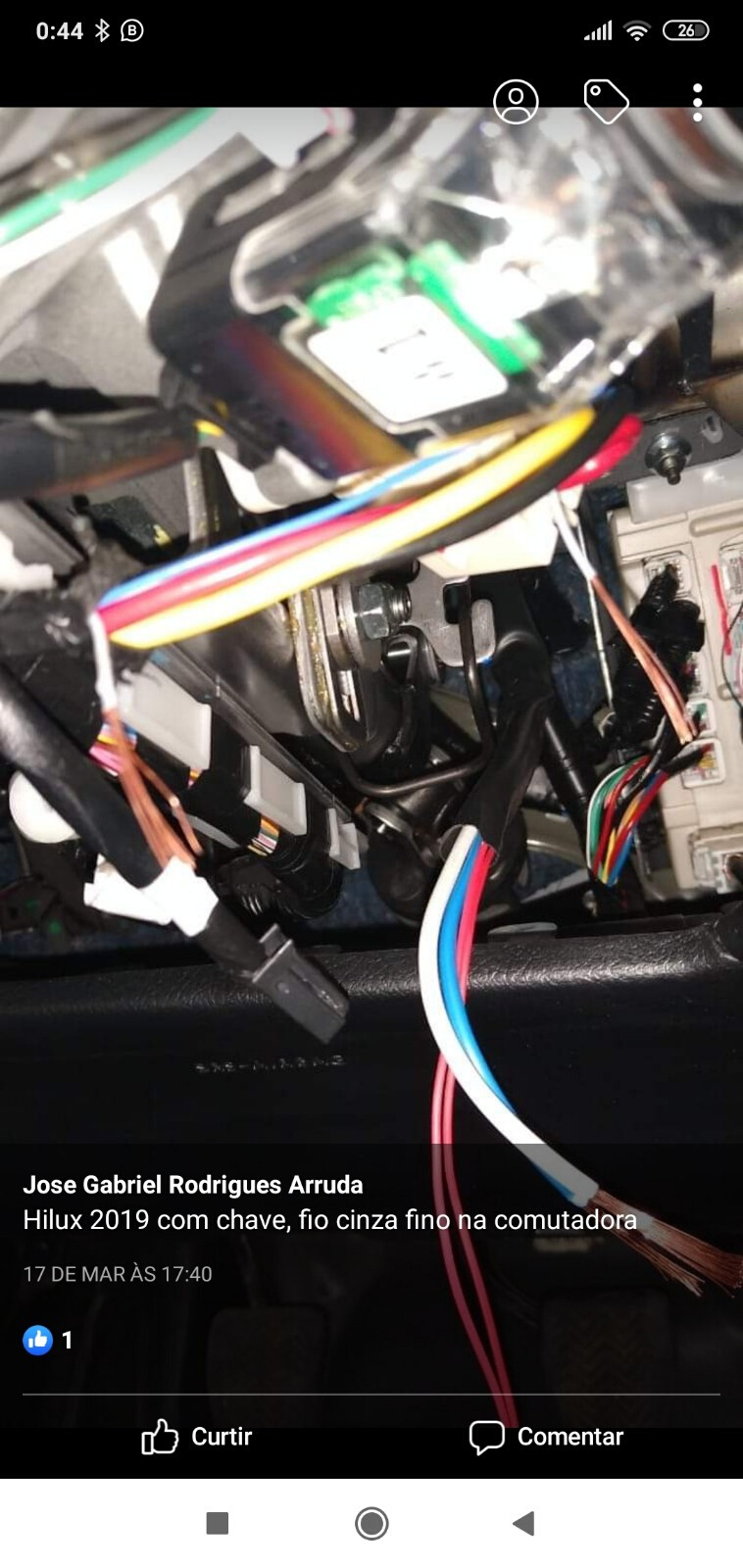

Hilux (com chave)
2019
Cor do fio
Cinza fino
Local
Comutadora

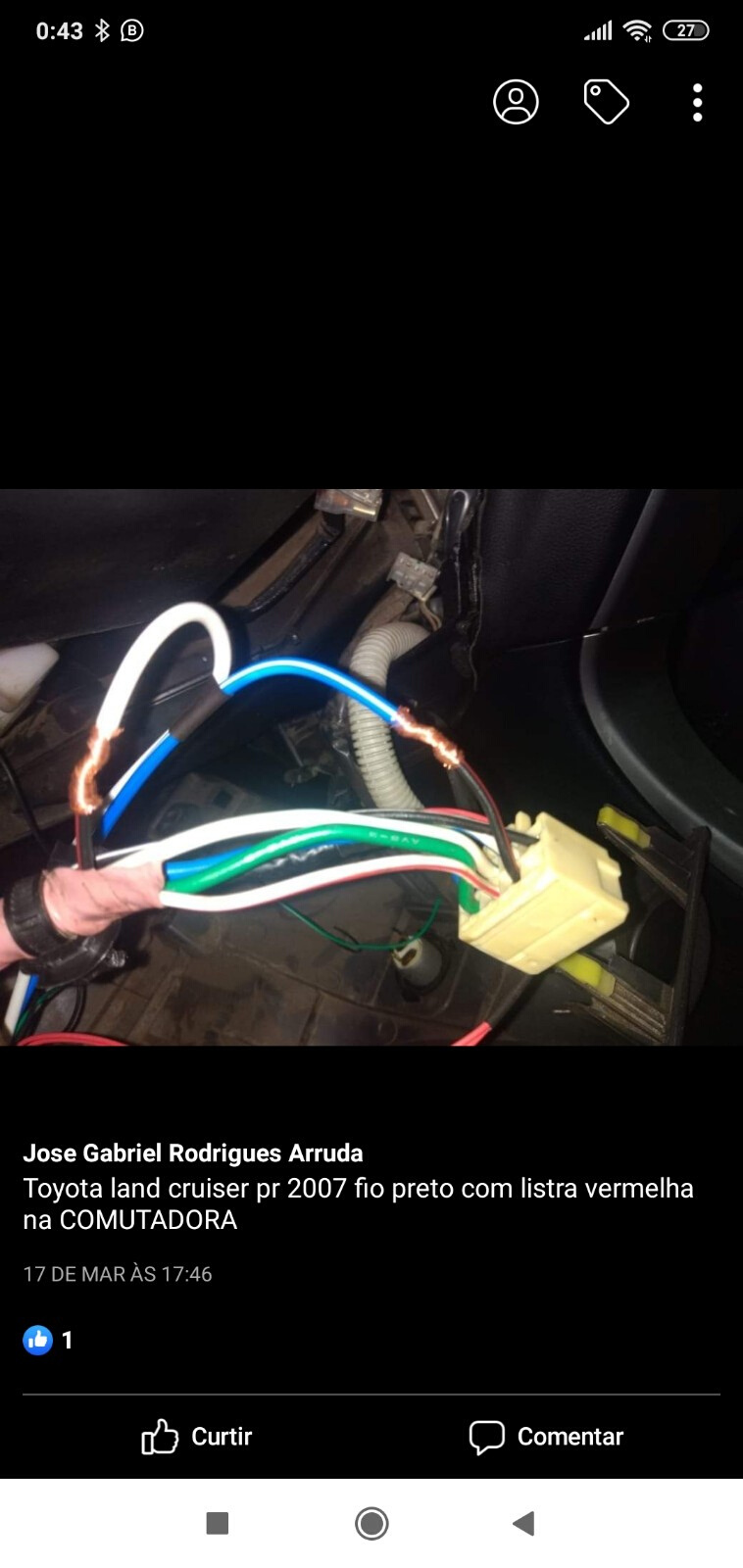

Land Cruiser PR
2007
Cor do fio
Preto com listra vermelha
Local
Comutadora

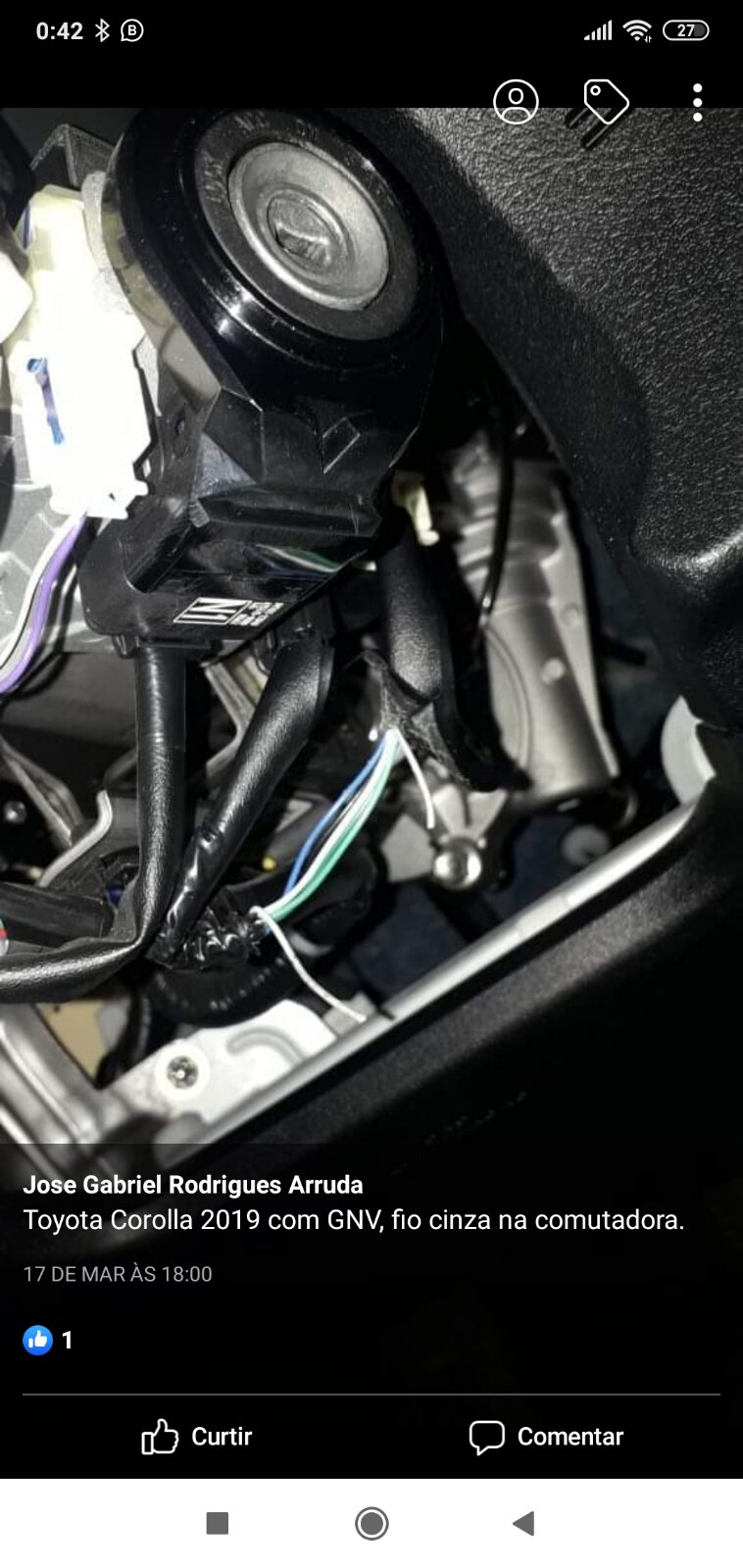

Corolla (com GNV)
2019
Cor do fio
Cinza
Local
Comutadora
Volkswagen
6 modelos

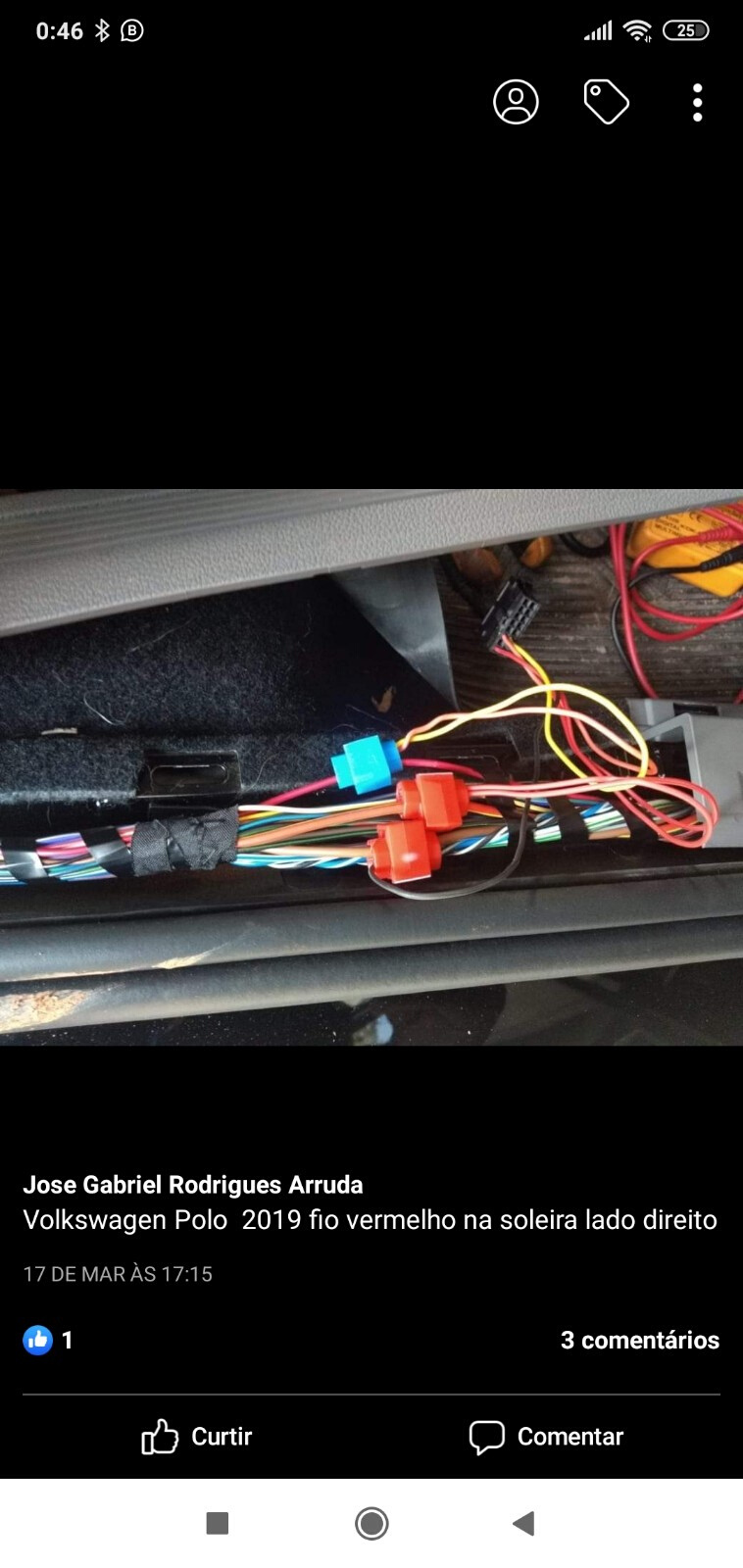

Polo
2019
Cor do fio
Vermelho
Local
Soleira lado direito

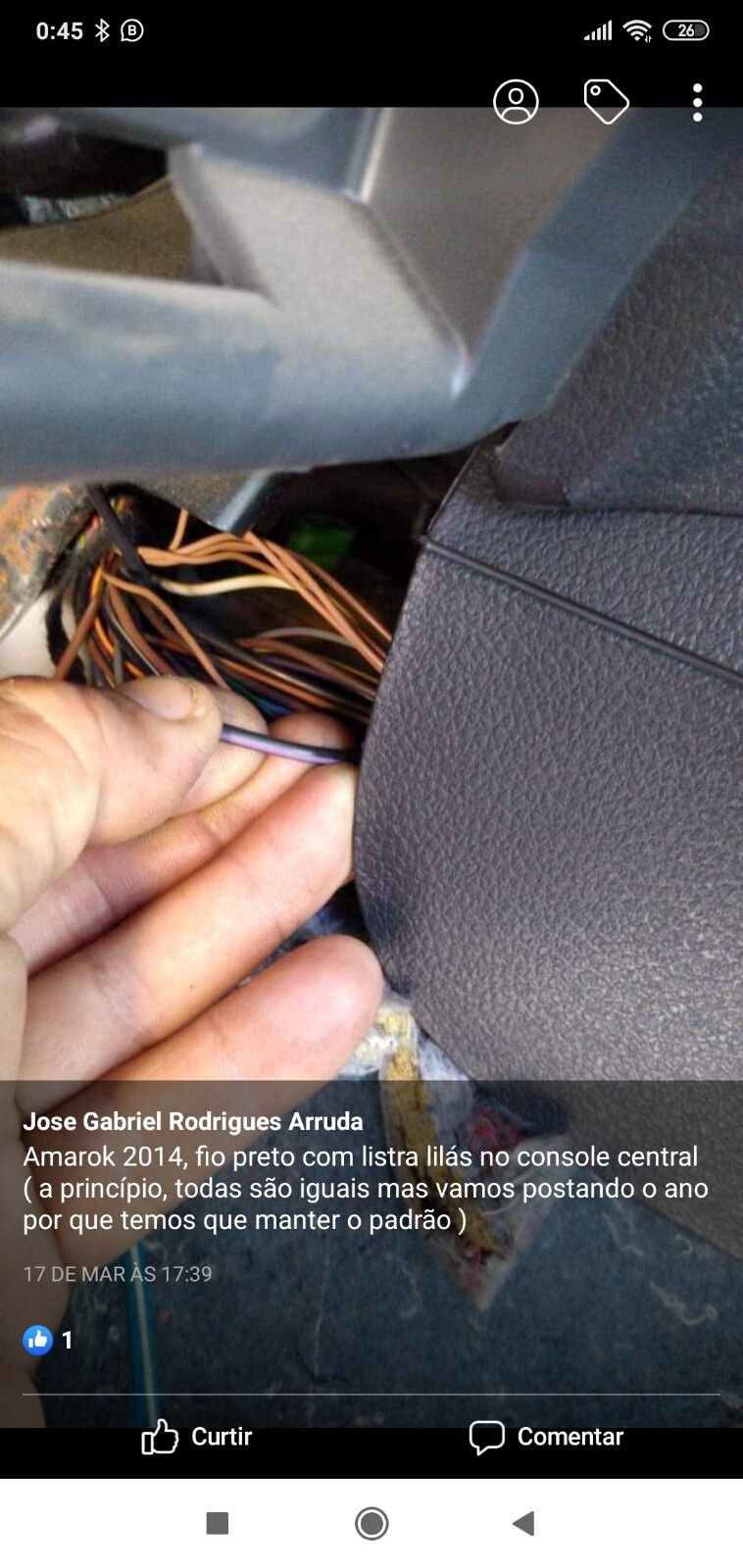

Amarok
2014
Cor do fio
Preto com listra lilás
Local
Console central
Constellation 1490/230/280/330/390/420
Cor do fio
Preto/Vermelho
Local
Conector preto de 10 vias — lado direito, acima da caixa de fusíveis
Delivery 150 / 160
Cor do fio
Preto/Vermelho
Local
Conector preto de 10 vias — lado direito, acima da caixa de fusíveis
13-180 / 40-300 / 23-310
Cor do fio
Preto/Amarelo
Local
Abaixo da caixa de fusíveis — 2º fusível dir→esq, ou lado direito do chicote junto ao positivo grosso
Delivery 11-180
2019
Cor do fio
1º fio preto (dir→esq) — corte
Local
Chicote atrás da caixa de fusíveis
Volvo
7 modelos

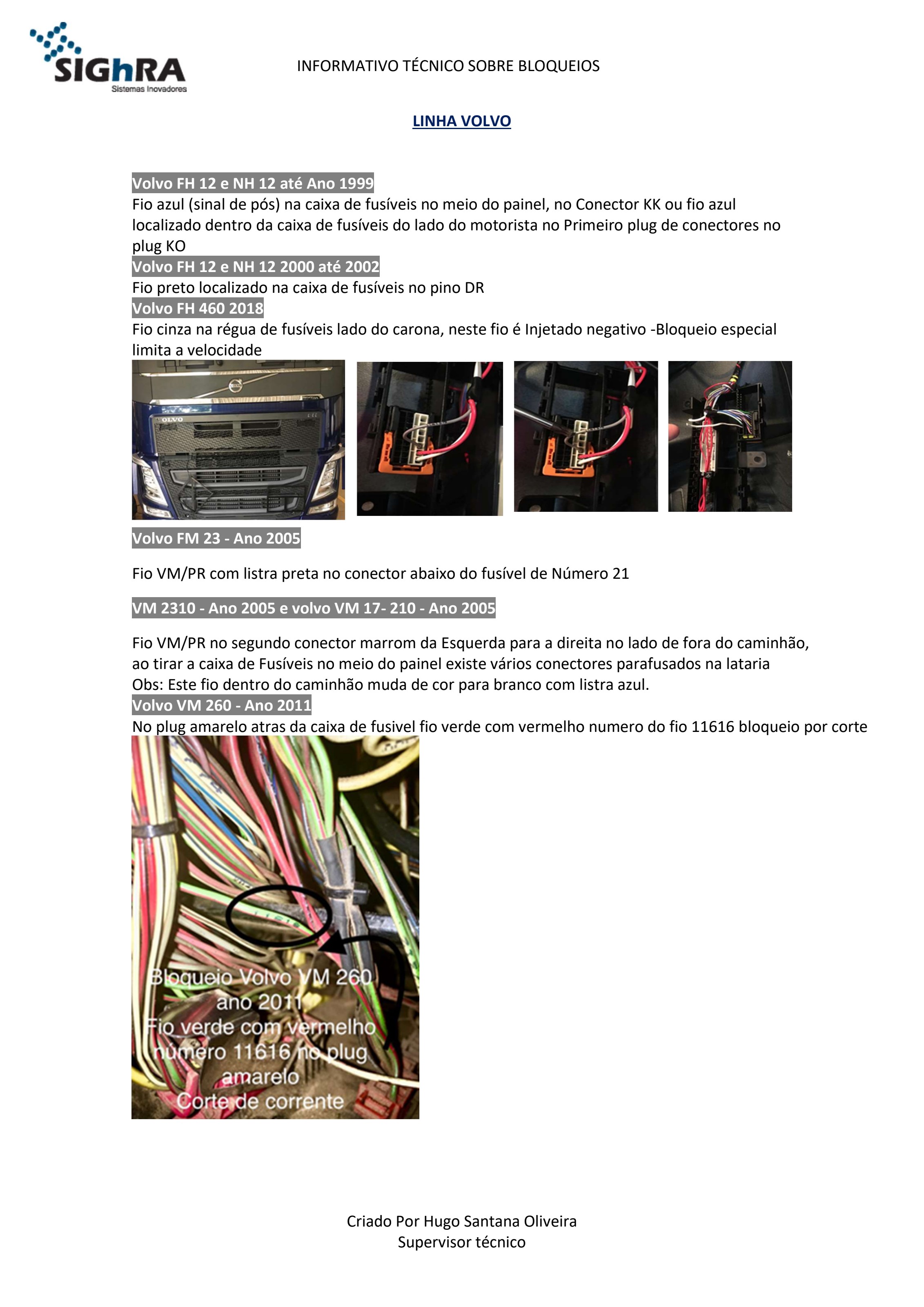

FH 12 / NH 12
até 1999
Cor do fio
Azul (sinal de pós)
Local
Caixa de fusíveis do painel — conector KK ou KO
FH 12 / NH 12
2000-2002
Cor do fio
Preto
Local
Caixa de fusíveis — pino DR
FH 460
2018
Cor do fio
Cinza (injeta negativo)
Local
Régua de fusíveis lado do carona
⚠ Bloqueio especial — limita a velocidade
FM 23
2005
Cor do fio
Vermelho/Preto com listra preta
Local
Conector abaixo do fusível nº 21
VM 2310 / VM 17-210
2005
Cor do fio
Vermelho/Preto
Local
2º conector marrom (esq→dir) do lado de fora, atrás da caixa de fusíveis
⚠ Dentro do caminhão o fio muda para branco com listra azul
VM 260
2011
Cor do fio
Verde com vermelho — fio 11616
Local
Plug amarelo atrás da caixa de fusível — bloqueio por corte
VM 270
2014
Cor do fio
Entre o fio azul e amarelo — injeta pulso positivo
Local
Conector XT22
⚠ Bloqueio especial — limita a velocidade. Se o fio não existir, concessionária instala.
